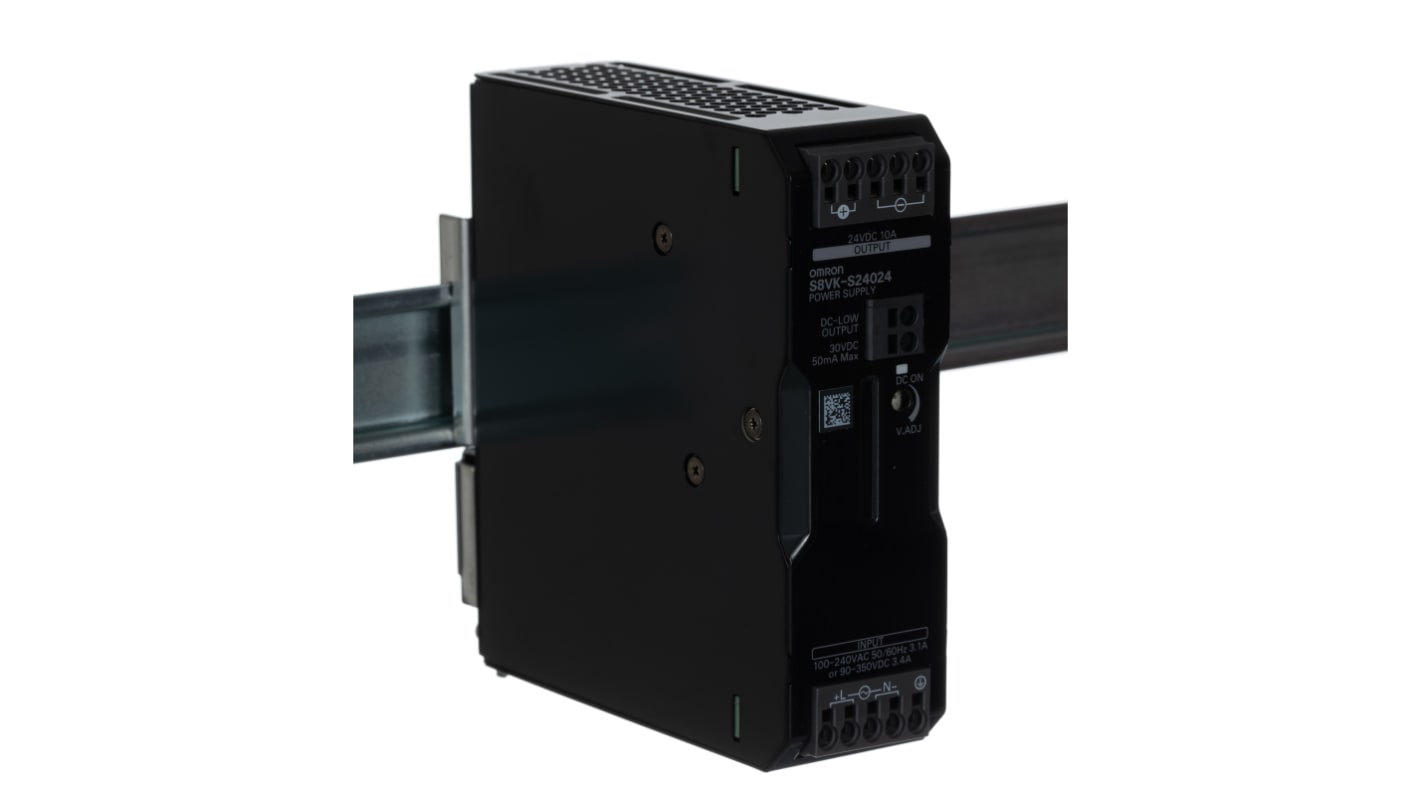

Omron S8VK-S -Phasen Switch-Mode DIN-Schienen Netzteil 240W, 85 → 264 V ac / 90 → 350V dc, 24V dc / 10A
- RS Best.-Nr.:
- 125-0865
- Herst. Teile-Nr.:
- S8VK-S24024
- Marke:
- Omron
1 Lieferbar innerhalb von 3 Werktagen.
166 weitere lieferbar innerhalb von 6-8 Werktagen.
Im Warenkorb
Preis pro Stück
CHF.232.05
| Stück | Pro Stück |
| 1 + | CHF.232.05 |
- RS Best.-Nr.:
- 125-0865
- Herst. Teile-Nr.:
- S8VK-S24024
- Marke:
- Omron
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails
Schaltnetzteil der Serie S8VK-S
Die S8VK-S-Serie von Einphasen-Schaltnetzteile von Omron ist die perfekte Lösung für kleine Bedientafeln. Mit einfach zu verdrahtender Push-In-Plus-Technologie, kann die Verdrahtungszeit um bis zu 60 % erheblich gesenkt werden. Drücken Sie die Drähte einfach von Hand hinein und sie sind sicherer als bei Verwendung eines regulären Schraubklemmenblocks. Die S-Typ-Einheit hat ein robustes Design und ist zum Schutz gegen raue Umgebungen beschichtet.
Eigenschaften und Vorteile
• Getaktet
• Kompakt und platzsparend
• Einfache Verdrahtung
• Steckmontage
• Integrierter Steuerschaltkreis-Transformator
• Betrieb möglich bei Umgebungstemperaturen (–40 °C bis 70 °C)
• Unterstützung des DC-Eingangs (90 V dc bis 350 V dc)
• Leistungsverstärkungsfunktion bei 120 %
• Horizontale Montage nebeneinander
• Vibrationsfestigkeit bis 5 G und Unterstützung von 300 V ac unnormaler Eingangsspannung für 1 Sekunde
• Leiterplattenbeschichtung schützt vor Staub, korrosivem Gas und Feuchtigkeit
• Feuchtigkeitsabweisend
• Zertifizierung für 3000 m Höhe
• RoHS-konform
• Kompakt und platzsparend
• Einfache Verdrahtung
• Steckmontage
• Integrierter Steuerschaltkreis-Transformator
• Betrieb möglich bei Umgebungstemperaturen (–40 °C bis 70 °C)
• Unterstützung des DC-Eingangs (90 V dc bis 350 V dc)
• Leistungsverstärkungsfunktion bei 120 %
• Horizontale Montage nebeneinander
• Vibrationsfestigkeit bis 5 G und Unterstützung von 300 V ac unnormaler Eingangsspannung für 1 Sekunde
• Leiterplattenbeschichtung schützt vor Staub, korrosivem Gas und Feuchtigkeit
• Feuchtigkeitsabweisend
• Zertifizierung für 3000 m Höhe
• RoHS-konform
S8VK-S06024
60 W; 100 V ac bis 240 V ac; Ausgang: 24 V; Ausgangsstrom: 2,5 A; Booststrom: 3 A; Wirkungsgrad: 89 %.
S8VK-S12024
120 W; 100 V ac bis 240 V ac; Ausgang: 24 V; Ausgangsstrom: 5 A; Booststrom: 6 A; Wirkungsgrad: 92 %.
S8VK-S48024
480 W; 100 V ac bis 240 V ac; Ausgang: 24 V; Ausgangsstrom: 20 A; Booststrom: 30 A; Wirkungsgrad: 93%.
S8VK-S24024
240 W; 100 V ac bis 240 V ac; Ausgang: 24 V; Ausgangsstrom: 10 A; Booststrom: 15 A; Wirkungsgrad: 93%.
S8VK-S03024
30 W; 100 V ac bis 240 V ac; Ausgang: 24 V; Ausgangsstrom: 1,3 A; Booststrom: 1,56 A; Wirkungsgrad: 68%.
Vibrationsfestigkeit 10 Hz bis 55 Hz. 0,375-mm-Einfachamplitude für 2 Stunden in alle 3 Richtungen.
Stoßfestigkeit 150 m/s **2 in alle 6 Richtungen, 3-mal.
Lagertemperatur -40°C bis 85°C.
Betriebstemperatur: –40 °C bis 70°C.
Voraussichtliche Lebensdauer des Netzteils: 10 Jahre.
Informationen zur Produktanwendung
Das S8VK-S-Netzteil zur DIN-Schienenmontage ist ideal für den Einsatz in den meisten Umgebungen. Dieses Netzteil kann an Standorten mit schlechter Qualität der Stromversorgung, hoher Feuchtigkeit und korrosiven Gasen verwendet werden.
Durch schnelle Montage aufgrund der Push-In-Plus-Technologie und der platzsparenden Größe können diese Netzteile in den meisten Industriebranchen verwendet werden.
Durch schnelle Montage aufgrund der Push-In-Plus-Technologie und der platzsparenden Größe können diese Netzteile in den meisten Industriebranchen verwendet werden.
Normen
UL508 / UL1310 (nur 60 W), UL/EN/IEC 60950-1 und EN 50178, SEMI F47-0706, EN/IEC 61558-2-16
Technische Daten
Eigenschaft | Wert |
|---|---|
| Typ | Switch-Mode |
| Ausgangsspannung | 24V dc |
| Ausgangsstrom | 10A |
| AC- oder DC-Eingangsspannung | ac, dc |
| AC- oder DC-Ausgangsspannung | dc |
| Eingangsspannung | 85 → 264 V ac / 90 → 350V dc |
| Nennleistung | 240W |
| Elektrische Phasen | 1 |
| Anzahl der Ausgänge | 1 |
| Höhe | 124mm |
| Breite | 38mm |
| Tiefe | 117.8mm |
| Serie | S8VK-S |
| Temperatur max. | +70°C |
| Erfüllte Normen | ANSI/ISA 12.12.01, ATEX: EN 60079-0 -15, CSA C22.2 Nr. 213, cUL: CSA C22.2 Nr. 107.1, cUR: CSA C22.2 Nr. 60950-1, EN 60950-1, EN/IEC 61558-2-16:2009+A1:2013, EN: EN 50178, IEC-EX: IEC 60079-0 -15, Lloyd's Register DNV GL, PELV (EN/IEC 60204-1), UL-gelistet: UL 508, UL UR: UL 60950-1 |
| Zulassung für Gefahrenbereiche | ATEX, IECEx |
| Montagetyp | DIN-Schienen-Montage |
| Besondere Merkmale | Bessere Beständigkeit gegen die Umgebung, Einfache Verdrahtung, Perfekte Passform für kleine Bedientafeln |
| Temperatur min. | -40°C |
| Ausgangsspannungs-Einstellbereich | 21.6 → 28V |
| Brumm- und Störspannung | 100mV ss |
| Wirkungsgrad | 93% |
| Betriebsdauer | Minimum of 135000h |
