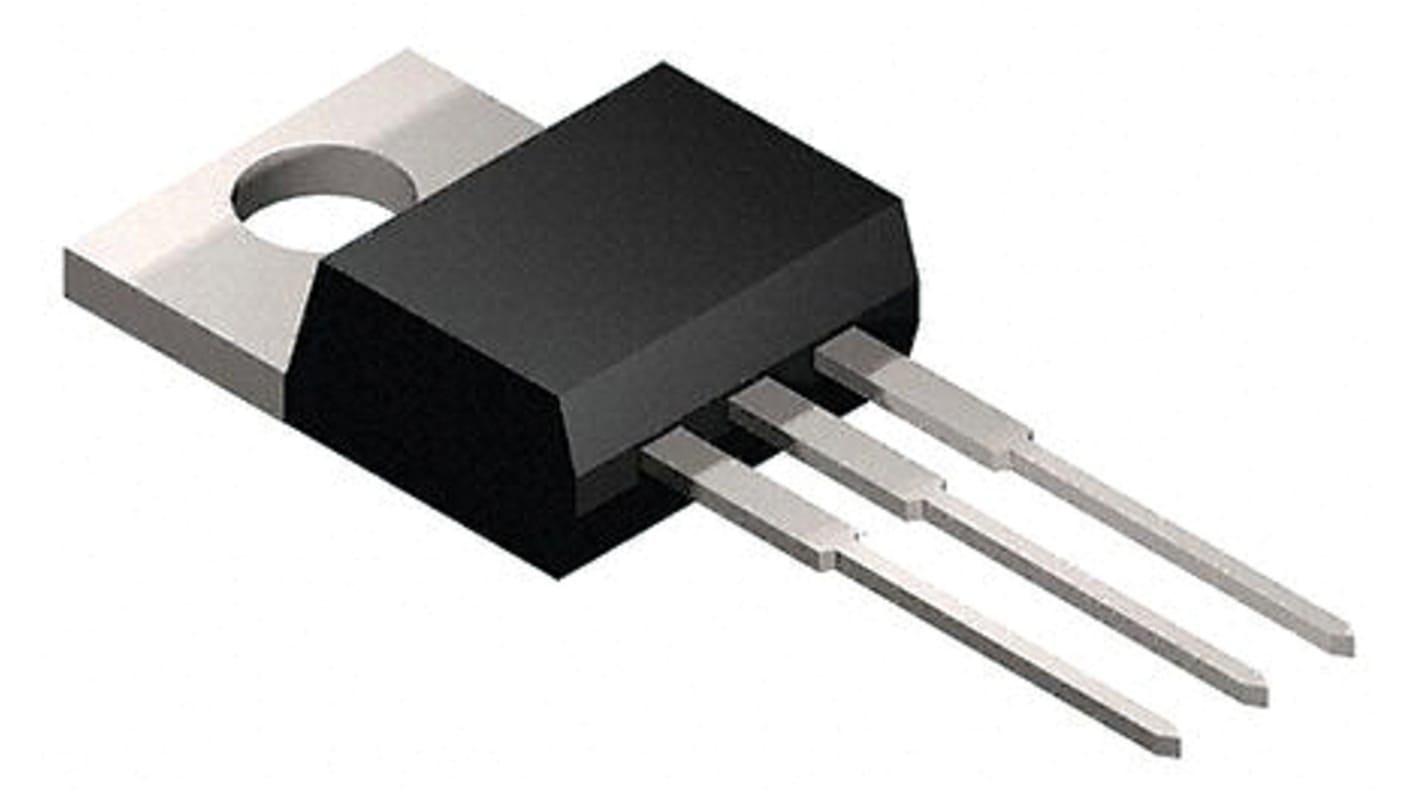

STMicroelectronics SCR Thyristor 25A TO-220AB 600V 394A
- RS Best.-Nr.:
- 163-9787
- Herst. Teile-Nr.:
- TN4015H-6I
- Marke:
- STMicroelectronics
50 lieferbar innerhalb von 6-8 Werktagen.
Im Warenkorb
Preis pro Stück (In einer VPE à 5)
CHF.1.628
| Stück | Pro Stück | Pro Packung* |
| 5 - 10 | CHF.1.628 | CHF.8.159 |
| 15 - 45 | CHF.1.302 | CHF.6.521 |
| 50 + | CHF.1.26 | CHF.6.321 |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 163-9787
- Herst. Teile-Nr.:
- TN4015H-6I
- Marke:
- STMicroelectronics
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Die gesteuerten Siliziumgleichrichter (Silicon-controlled Rectifiers, SCRs) für hohe Temperaturen, auch Thyristoren genannt, wurden entwickelt, um die Zuverlässigkeit von Anwendungen zu verbessern, wie z. B. Überspannungsschutz- und Motorsteuerschaltkreise in Akkuwerkzeugen und Küchengeräten, Einschaltstrombegrenzer, kapazitive Entladungszündsysteme und Spannungsregler.
Hohe Sperrschichttemperatur: Tj = 150 °CHohe Störfestigkeit dV/dt = 500 V/μs bis zu 150 °CGate-Auslösestrom IGT = 15 mASpitzensperrspannung 600 V VDRM/VRRMHoher Einschaltstromanstieg dI/dt = 100 A/μsIsoliertes Gehäuse TO-220AB:Isolierte Spannung: 2500 V eff
Technische Daten
Eigenschaft | Wert |
|---|---|
| On-State Strom durchschnittlich | 25A |
| Thyristor-Typ | SCR |
| Gehäusegröße | TO-220AB |
| Spitzen-Sperrspannung periodisch | 600V |
| Spitzenstrom | 394A |
| Montage-Typ | THT |
| Gate-Triggerstrom max. | 15mA |
| Gate-Triggerspannung max. | 1.3V |
| Haltestrom max. | 60mA |
| Pinanzahl | 3 |
| Abmessungen | 10.4 x 4.6 x 15.9mm |
| Durchlassspannung-Spitzenwert | 1.6V |
| Betriebstemperatur max. | +150 °C |
| Spitzen-Sperr-Durchlassspannung periodisch | 600V |
| Betriebstemperatur min. | –40 °C |
| Spannung im "Aus"-Zustand | 100V |
| Spitzen Off-State Strom periodisch | 6mA |
