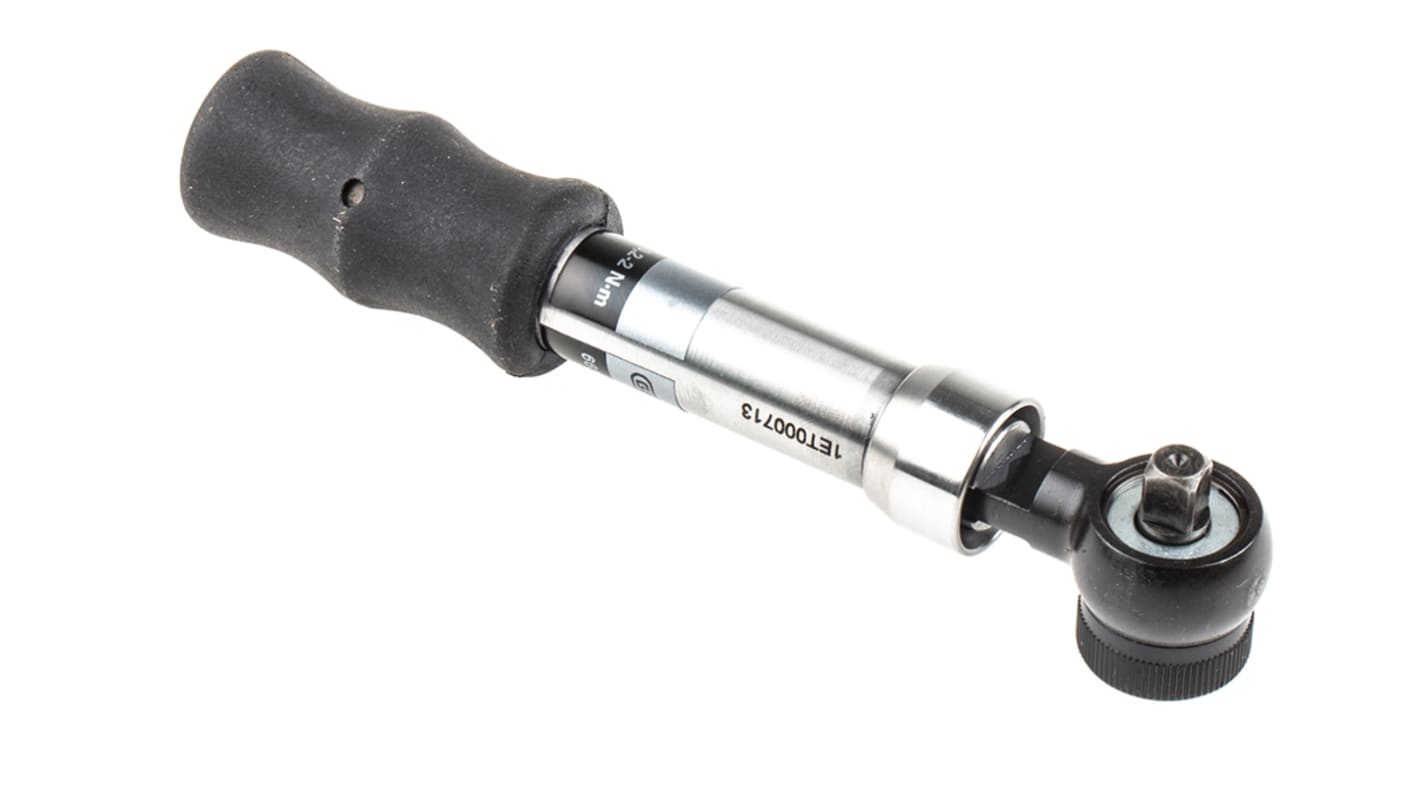

RS PRO 1/4 Zoll Knick-Drehmomentschlüssel 0.2 → 2Nm, Länge 105 mm, ±6 % ISOCAL
- RS Best.-Nr.:
- 193-7301
- Marke:
- RS PRO
Price Stück**
CHF.324.135
11 Verfügbar. Lieferung erfolgt nach Kalibrierung innerhalb von 10 Werktagen.*
Verfügbar. Lieferung erfolgt nach Kalibrierung innerhalb von 10 Werktagen.
* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.
Stück | Pro Stück |
---|---|
1 + | CHF.324.135 |
**Bitte VPE beachten
- RS Best.-Nr.:
- 193-7301
- Marke:
- RS PRO
RoHS Status: Nicht zutreffend
- Ursprungsland:
- GB
RS Pro "Breaking"-Drehmomentschlüssel-Ratschengriff
Dieser Drehmomentschlüssel von RS Pro ist mit 1/4-Zoll-Schraubendreherbits kompatibel und wurde entwickelt, um ein Überdrehen bei der Befestigung von Muttern und Schrauben zu verhindern. Das Werkzeug wendet vor dem "Brechen" ein voreingestelltes Drehmoment an, um zu verhindern, dass Sie möglicherweise zu viel Kraft auf ein Befestigungselement ausüben.
Dieser Drehmomentschlüssel funktioniert bei Verwendung im Uhrzeigersinn oder gegen den Uhrzeigersinn und ist ideal für den Einsatz in Anwendungen mit niedrigem Drehmoment.
Vor der Verwendung ist eine Drehmomenteinstellung erforderlich
1. Setzen Sie den 1/4-Zoll-Vierkantantrieb in einen geeigneten Drehmomentanalysator ein und wenden Sie das Drehmoment langsam im Uhrzeigersinn an, bis der Griff "bricht". Notieren Sie den Messwert.
2. Nehmen Sie den Griff vom Analysator ab, und entfernen Sie mit dem mitgelieferten Innensechskantschlüssel die Endkappe des Griffs.
3. Stecken Sie den 3-mm-Innensechskantschlüssel in den Gewindestift am Ende der Einstellschraube. Gewindestift 1/4 Umdrehung gegen den Uhrzeigersinn drehen, um die bestehende Drehmomenteinstellung zu lösen. Schwarze Einstelltaste in den Griff des Werkzeugs einführen und Einstellschraube einrasten. Drehen mit 5-mm-Innensechskantschlüssel. Drehen Sie ihn im Uhrzeigersinn, um das Drehmoment zu erhöhen, oder gegen den Uhrzeigersinn, um es zu verringern. Schrauben Sie das Ende des Griffs nicht über 6 mm heraus. Bei richtiger Einstellung das Anzugsmoment durch Wiedereinsetzen des 3-mm-Sechskantschlüssels in den Gewindestift und Drehen im Uhrzeigersinn verriegeln. Versuchen Sie nicht, die Drehmomenteinstellung anzupassen, ohne zuerst die Verriegelung zu lösen.
4. Überprüfen Sie die Drehmomenteinstellung erneut.
Eigenschaften und Vorteile
entwickelt, um bei einem vorgegebenen Drehmomentwert, im Uhrzeigersinn oder gegen den Uhrzeigersinn, "zu brechen"
Zurücksetzen durch Zurückkehren in die Inline-Position
Ideal für den Einsatz in Anwendungen mit niedrigem Drehmoment, in der Produktion oder bei beengten Platzverhältnissen
Drehmoment über den internen Sechskant einstellbar (sollte mit den Drehmomentanalysatoren eingestellt und kalibriert werden)
BS EN ISO 9002:1994; A.A.P.4 Ausgabe 2 - Nummer 19 UM01; ISO 6789:1992
CE-Kennzeichnung in Übereinstimmung mit europäischen Richtlinien
1/4-Zoll-Antriebsgröße
Anwendungen
Drehmomentschlüssel können mit Spezialsteckschlüsseln in allen Arten von Festziehungs- und Befestigungsanwendungen verwendet werden. Sie sind unverzichtbar, wenn eine professionellere und präzisere Handhabung über einen herkömmlichen Schraubenschlüssel erforderlich ist. Dies ist besonders nützlich, wenn Gleichmäßigkeit ein Problem ist, z. B. in der Produktion.
Werkzeugpflege
Drehmomentschlüssel sind präzise Messgeräte, die sorgsam behandelt werden müssen. Bewahren Sie das Werkzeug nach dem Gebrauch immer in der Aufbewahrungsbox auf. Verwenden Sie keine Verlängerungen, Hämmer oder andere Objekte, die zu Schäden führen können.
Kalibrieren Ihres Drehmomentschlüssels
Drehmomentschlüssel sollten vor der Verwendung mit einem Drehmomentanalysator auf das gewünschte Drehmoment kalibriert werden. Es wird empfohlen, dass die Mikrometer-Drehmomentschlüssel bei 20 % des Einstellbereichs gelagert werden, um die Genauigkeit zu erhalten. Alle Drehmomentschlüssel sollten mindestens einmal im Jahr oder je nach Gebrauchshäufigkeit auch öfter neu kalibriert werden.
Warum RS PRO?
RS Pro ist Ihre Marke, wenn Sie Qualität, Zuverlässigkeit und ein gutes Preis-Leistungs-Verhältnis benötigen. Da alle unsere Teile strengen Tests durch unsere internen Experten unterzogen werden, sind wir zuversichtlich, dass wir Ihnen die Werkzeuge und Teile liefern können, die Sie für jeden Zweck benötigen.
Wenn es um Werkzeuge geht, unterstützt RS Pro Sie bei jedem Schritt, egal wie anspruchsvoll Ihr Projekt oder Ihre Installation ist.
Dieser Drehmomentschlüssel funktioniert bei Verwendung im Uhrzeigersinn oder gegen den Uhrzeigersinn und ist ideal für den Einsatz in Anwendungen mit niedrigem Drehmoment.
Vor der Verwendung ist eine Drehmomenteinstellung erforderlich
1. Setzen Sie den 1/4-Zoll-Vierkantantrieb in einen geeigneten Drehmomentanalysator ein und wenden Sie das Drehmoment langsam im Uhrzeigersinn an, bis der Griff "bricht". Notieren Sie den Messwert.
2. Nehmen Sie den Griff vom Analysator ab, und entfernen Sie mit dem mitgelieferten Innensechskantschlüssel die Endkappe des Griffs.
3. Stecken Sie den 3-mm-Innensechskantschlüssel in den Gewindestift am Ende der Einstellschraube. Gewindestift 1/4 Umdrehung gegen den Uhrzeigersinn drehen, um die bestehende Drehmomenteinstellung zu lösen. Schwarze Einstelltaste in den Griff des Werkzeugs einführen und Einstellschraube einrasten. Drehen mit 5-mm-Innensechskantschlüssel. Drehen Sie ihn im Uhrzeigersinn, um das Drehmoment zu erhöhen, oder gegen den Uhrzeigersinn, um es zu verringern. Schrauben Sie das Ende des Griffs nicht über 6 mm heraus. Bei richtiger Einstellung das Anzugsmoment durch Wiedereinsetzen des 3-mm-Sechskantschlüssels in den Gewindestift und Drehen im Uhrzeigersinn verriegeln. Versuchen Sie nicht, die Drehmomenteinstellung anzupassen, ohne zuerst die Verriegelung zu lösen.
4. Überprüfen Sie die Drehmomenteinstellung erneut.
Eigenschaften und Vorteile
entwickelt, um bei einem vorgegebenen Drehmomentwert, im Uhrzeigersinn oder gegen den Uhrzeigersinn, "zu brechen"
Zurücksetzen durch Zurückkehren in die Inline-Position
Ideal für den Einsatz in Anwendungen mit niedrigem Drehmoment, in der Produktion oder bei beengten Platzverhältnissen
Drehmoment über den internen Sechskant einstellbar (sollte mit den Drehmomentanalysatoren eingestellt und kalibriert werden)
BS EN ISO 9002:1994; A.A.P.4 Ausgabe 2 - Nummer 19 UM01; ISO 6789:1992
CE-Kennzeichnung in Übereinstimmung mit europäischen Richtlinien
1/4-Zoll-Antriebsgröße
Anwendungen
Drehmomentschlüssel können mit Spezialsteckschlüsseln in allen Arten von Festziehungs- und Befestigungsanwendungen verwendet werden. Sie sind unverzichtbar, wenn eine professionellere und präzisere Handhabung über einen herkömmlichen Schraubenschlüssel erforderlich ist. Dies ist besonders nützlich, wenn Gleichmäßigkeit ein Problem ist, z. B. in der Produktion.
Werkzeugpflege
Drehmomentschlüssel sind präzise Messgeräte, die sorgsam behandelt werden müssen. Bewahren Sie das Werkzeug nach dem Gebrauch immer in der Aufbewahrungsbox auf. Verwenden Sie keine Verlängerungen, Hämmer oder andere Objekte, die zu Schäden führen können.
Kalibrieren Ihres Drehmomentschlüssels
Drehmomentschlüssel sollten vor der Verwendung mit einem Drehmomentanalysator auf das gewünschte Drehmoment kalibriert werden. Es wird empfohlen, dass die Mikrometer-Drehmomentschlüssel bei 20 % des Einstellbereichs gelagert werden, um die Genauigkeit zu erhalten. Alle Drehmomentschlüssel sollten mindestens einmal im Jahr oder je nach Gebrauchshäufigkeit auch öfter neu kalibriert werden.
Warum RS PRO?
RS Pro ist Ihre Marke, wenn Sie Qualität, Zuverlässigkeit und ein gutes Preis-Leistungs-Verhältnis benötigen. Da alle unsere Teile strengen Tests durch unsere internen Experten unterzogen werden, sind wir zuversichtlich, dass wir Ihnen die Werkzeuge und Teile liefern können, die Sie für jeden Zweck benötigen.
Wenn es um Werkzeuge geht, unterstützt RS Pro Sie bei jedem Schritt, egal wie anspruchsvoll Ihr Projekt oder Ihre Installation ist.
Hinweis
Drehmomentschlüssel sind präzise Messgeräte, die sorgsam behandelt werden müssen. Bewahren Sie das Werkzeug nach dem Gebrauch immer in der Aufbewahrungsbox auf. Verwenden Sie keine Verlängerungen, Hämmer oder andere Objekte, die zu Schäden führen können. Es wird empfohlen, dass die Mikrometer-Drehmomentschlüssel bei 20 % des Einstellbereichs gelagert werden, um die Genauigkeit zu erhalten. Alle Drehmomentschlüssel sollten mindestens einmal im Jahr oder je nach Gebrauchshäufigkeit auch öfter neu kalibriert werden.
Eigenschaft | Wert |
---|---|
Drehmomentschlüsseltyp | Brech-Drehmomentschlüssel |
Drehmoment Bereich | 0.2 → 2Nm |
Antriebsform | Vierkant |
Antriebsgröße | 1/4 Zoll |
Gesamtlänge | 105 mm |
Genauigkeit | ±6 % |
Kalibriert | ISOCAL |
