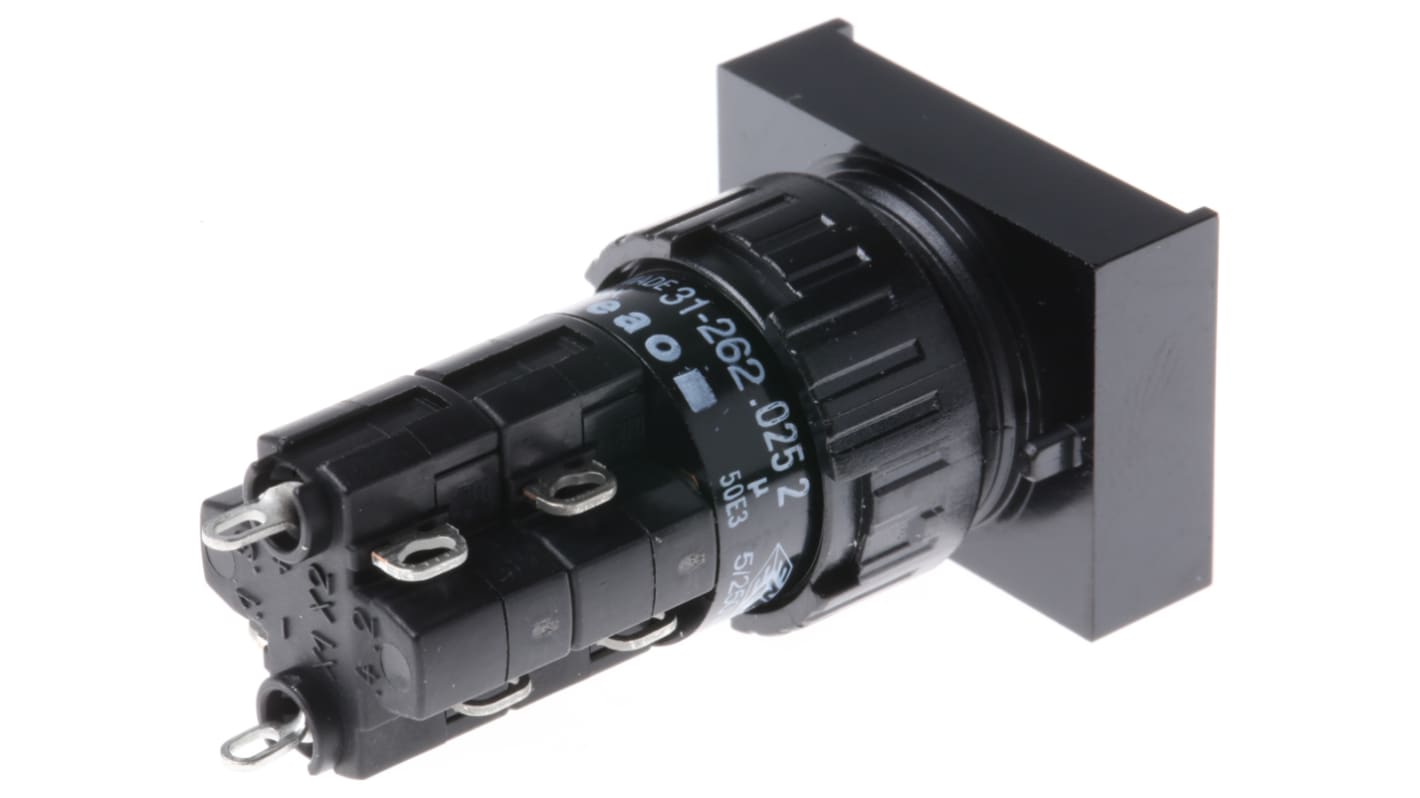

EAO Beleuchteter Druckschalter Drucktasten-Betätigungselement für Serie 31

Die beleuchteten Druckschalter der Serie EAO 31 sind geeignet für den Einsatz in vielen Mensch-Maschine-Schnittstellen (MMS) für Frontplattenmontage einschließlich Prozessleitsystemen, Steuertafelaufbau, Maschinen und Messinstrumenten. Die beleuchteten Druckschalter sind erhältlich in einer Reihe von runden (Ø 18 mm), quadratischen (18 x 18 mm) oder rechteckigen (18 x 24 mm) Blenden mit Sprungkontakt- oder flachen Schaltelementen für Tast- oder Rastbetätigung.
Das Sprungkontakt-Schaltelement ist ein selbstreinigendes, Sprungkontaktsystem mit doppelter Unterbrechung und Lötanschlussklemmen, während das flache Schaltelement für das Schalten niedriger Lasten in elektronischen Schaltkreisen von 10 μA bei 100 μV bis 100 mA bei 42 Va/dc vorgesehen ist. Der Anschluss erfolgt über Universalklemmen, die entweder ein direktes Verlöten oder eine Leiterplattenmontage ermöglichen.
Die Beleuchtung der Druckschalter der Serie EAO 31 erfolgt über eine T1-3/4-Glühlampe mit Zwergnut oder eine Ein-Chip-LED mit einer Spannung zwischen 6 V und 48 V. Für Versorgungsspannungen über 48 V wird ein externer Reihenwiderstand benötigt.
Alle beleuchteten Druckschalter der Serie EAO 31 erfordern einen Plattenausschnitt von 16 mm und sind geeignet für Platten mit einer Dicke zwischen 1,5 und 6 mm. Sie haben eine lange Lebensdauer, kurze Rückfederzeit und einen stabilen Kontaktwiderstand.

Es sind verschiedene Konfigurationen erhältlich, einschließlich flachen oder Sprungkontaktelementen für Tast- oder Rastbetätigung sowie Öffner- und Schließerkontakten
Erhöhtes Tastenprofil
Selbstverlöschendes Material für Schalter und Betätigungselementgehäuse
Erfüllt Klasse II
Spannungsfestigkeit 2500 Vac, 50 Hz für 1 Minute zwischen allen Anschlussklemmen und Erde, gemäß IEC 60512-2-11

Um einen vollständig beleuchteten Schalter zu erhalten, benötigen Sie den Schalter, eine Streuscheibe und eine Glühlampe oder LED.
Anzeigeleuchten der Serie EAO 31 siehe Best.-Nr. 248-5368 (typisch).
Streuscheiben der Serie EAO 31 siehe Best.-Nr. 749-2611 oder 248-5425 oder 248-5374 (typisch).
Werkzeugsatz der Serie EAO 31 siehe Best.-Nr. 248-5481.
Geeignete Glühlampe siehe Best.-Nr. 655-9211 (typisch).
Geeignete weiße Ein-Chip-LED siehe Best.-Nr. 225-997 (typisch).

EN 61058

Schalten Sie mit diesem beleuchteten Druckschalter von EAO eine effiziente Steuerung ein. In Kombination mit einer Linse der Serie 31 (749-2611, 248-5425 oder 248-5374) und einer Glühlampe (655-9211) oder LED (225-997) können Sie sie einfach auf Ihrer Tafel montieren und zusammen mit anderen Bedienelemente verwenden. Praktische Lötanschlussklemmen ermöglichen eine sichere Installation dieses Geräts im Handumdrehen. Es handelt sich um einen Rastschalter, d. h. er schaltet Ihre Maschine ein, bis Sie die Taste erneut drücken. Dies macht ihn ideal, wenn Sie Ihre Geräte über lange Zeiträume in Betrieb halten müssen.

• Großer Betriebstemperaturbereich zwischen -25 °C und +55 °C für den Einsatz in extremen Umgebungen
• Maximale Schaltspannung von 250 V ac für den Einsatz in Anwendungen mit geringer Leistungsaufnahme
• Die Beleuchtung sorgt für einfache Sichtbarkeit des Gerätestatus

• Messtechnikschläuche
• Prozesssteuerung
• Telekommunikation
• Elektroingenieurwesen

Ja, die Schutzart IP40 des Schalters bedeutet, dass er gegen Werkzeuge und Drähte geschützt ist, die größer als 1 mm sind, sodass unbefugtes Personal ihn nicht manipulieren kann.
