    3M 4600 IDC-Steckverbinder 90° gewinkelt, 34-polig / 2-reihig, Raster 2.54mm

    RS Best.-Nr.:
    749-4746
    Herst. Teile-Nr.:
    4634-6300
    Marke:
    3M
    3M

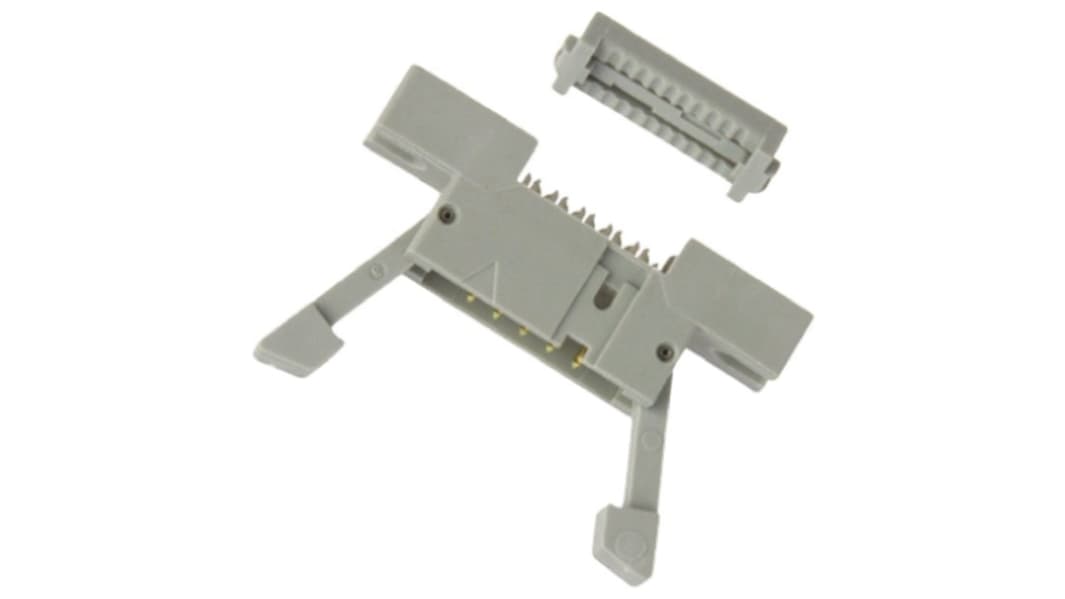

    Abbildung stellvertretend für Produktreihe

    Alle IDC Steckverbinder anzeigen
    Nicht mehr im Sortiment
    RS Best.-Nr.:
    749-4746
    Herst. Teile-Nr.:
    4634-6300
    Marke:
    3M
    Ursprungsland:
    US

    Rechtliche Anforderungen

    Ursprungsland:
    US

    Produktdetails

    IDC-Stecker für Kabelmontage der Serie 4600 von 3M, 2,54 x 2,54 mm


    2,54-x-2,54-mm-IDC-Stecker für Kabelmontage der Serie 4600 für den Gebrauch mit Flachbandkabel oder diskretem Kabel mit einem Drahtgrößenbereich von 26 und 28 AWG (Volldraht und Litze). Diese 2,54-mm-DC-Steckverbinder der Serie 4600 für Kabelmontage haben eine ummantelte Bauweise für Anschlussschutz sowie offene Endabdeckungen, die Verketten und Busverbindung ermöglichen. Verschiedene Ausrichtungsoptionen stehen für diese 2,54-mm-IDC-Flachbandkabelstecker der Serie 4600 zur Verfügung; weitere Informationen finden Sie im entsprechenden Datenblatt auf unserer Website.
    Teilnummern 46XX-XXX0 verfügen über geschlitzte Montageflansche.
    Teilenummern 46XX-X2X0 werden mit kurzen Auswurfhebeln geliefert
    Teilenummern 46XX-X3X0 werden mit langen Auswurfhebeln geliefert
    Auswurfhebel sind auch separat erhältlich (nur Ausführungen ohne Flansch) siehe Best.-Nr. 483-4431 (kurz) und 483-4447 (lang)
    Ausrichtungsstift siehe Best.-Nr. 629-0029
    Zugentlastungen sind ebenfalls erhältlich. Siehe normalerweise Best.-Nr. 838-1492.

    Hinweis

    Siehe 3M IDC Flachbandkabel – typische Bestell-Nr. 120-8413. Spezialwerkzeuge ebenfalls erhältlich – siehe Best.-Nr. 120-6962 und entsprechenden Produktbereich.

    Technische Daten

    EigenschaftWert
    Anzahl der Kontakte34
    Anzahl der Reihen2
    Raster2.54mm
    MontagetypKabelmontage
    Gehäuseausrichtunggewinkelt
    AnschlussartIDC
    Nennstrom1A
    KontaktbeschichtungGold
    Serie4600
    KontaktmaterialKupfer
    Nicht mehr im Sortiment
