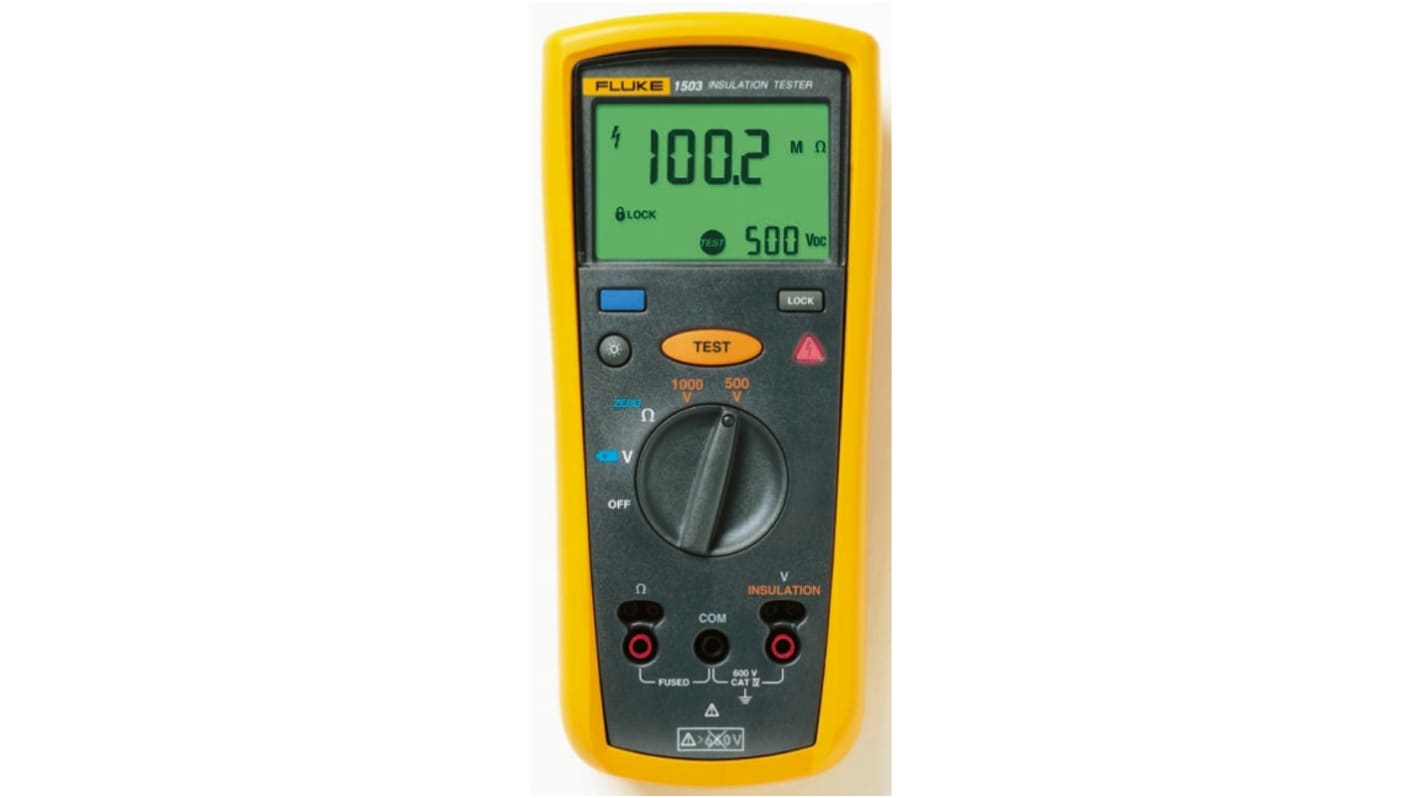

Fluke 1503 Isolationsprüfer 500 V, 200mA, 1000 V Isolationsprüfer 2000 mΩ CAT IV, CAT III

RS Best.-Nr.:: 649-6132
Herst. Teile-Nr.:: FLUKE 1503
Marke:: Fluke

Fluke 1503 Isolationsprüfer 500 V, 200mA, 1000 V Isolationsprüfer 2000 mΩ CAT IV, CAT III

Abbildung stellvertretend für Produktreihe

Zwischensumme (1 Stück)*

CHF.758.298

Auf Lager

24 Einheit(en) versandfertig

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	CHF.758.30

*Richtpreis

RS Best.-Nr.:: 649-6132
Herst. Teile-Nr.:: FLUKE 1503
Marke:: Fluke

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Fluke
	Produkt Typ	Isolationsprüfer
	Modellnummer	1503
	Tester Typ	Isolationsprüfer
	Prüfspannung max.	1000V
	Prüfspannung min.	500V
	Displaytyp	LCD-Hintergrundbeleuchtung
	Prüfstrom	200mA
	Akku Typ	AA
	Stromversorgung	Batterie
	Betriebstemperatur min.	-20°C
	Isolationsprüfungswiderstand	2000mΩ
	Maximale Betriebstemperatur	55°C
	Sicherheitskategorie	CAT IV, CAT III
	Sicherheitskategorie Spannung	600V
	Normen/Zulassungen	No
	Höhe	50mm
	Länge	203mm
	Gewicht	550g
	Kalibriert	ISOCAL

	Alle auswählen
	Marke Fluke
	Produkt Typ Isolationsprüfer
	Modellnummer 1503
	Tester Typ Isolationsprüfer
	Prüfspannung max. 1000V
	Prüfspannung min. 500V
	Displaytyp LCD-Hintergrundbeleuchtung
	Prüfstrom 200mA
	Akku Typ AA
	Stromversorgung Batterie
	Betriebstemperatur min. -20°C
	Isolationsprüfungswiderstand 2000mΩ
	Maximale Betriebstemperatur 55°C
	Sicherheitskategorie CAT IV, CAT III
	Sicherheitskategorie Spannung 600V
	Normen/Zulassungen No
	Höhe 50mm
	Länge 203mm
	Gewicht 550g
	Kalibriert ISOCAL

RoHS Status: Ausgenommen

Ursprungsland:: US

Fluke Isolationsprüfgerät, 1000 V maximale Prüfspannung, 2000 mΩ Isolationsprüfwiderstand – FLUKE 1503

Dieses Isolationsprüfgerät ist ein kompaktes, batteriebetriebenes Handgerät, das für die elektrische Isolations- und Durchgangsdiagnose im Wohn- und Gewerbebereich entwickelt wurde. Er erkennt stromführende Stromkreise vor der Einleitung von Tests und zeigt die Messwerte auf einem großen hintergrundbeleuchteten LCD für den Einsatz bei unterschiedlicher Beleuchtung an. Das Gerät akzeptiert zwei wählbare Prüfspannungen und enthält Zubehör, um wiederholte Messungen zu vereinfachen.

Eigenschaften und Vorteile

• Isolationsbereich von 0,01 MΩ bis 2000 MΩ für eine breite Diagnoseabdeckung
• Wählbare Prüfspannungen von 500 V und 1000 V für anpassbare Prüfungen
• Erdungsdurchgang mit 200 mA Kurzschlussstrom für True-Ohm-Prüfungen
• Live-Schaltkreisunterdrückung über 30 V zur Vermeidung unsicherer Prüfungsanfänge
• Automatische Entladung von kapazitiver Spannung für verbesserten Benutzerschutz
• Läuft auf vier AA-Zellen und ermöglicht so einen erweiterten Einsatz im Feld

Anwendungen

• Geeignet für Installationsisolationsprüfungen an Hausverkabelungen
• Ideal für die Wartungsprüfung von gewerblichen elektrischen Systemen
• Wird zur Überprüfung der Erdungsverbindung an Erdungsanlagen verwendet
• Kann zur Fehlerbehebung bei Verschlechterung der Isolierung in Maschinen verwendet werden
• Geeignet für sich wiederholende Prüfaufgaben mit einem ferngesteuerten Tastkopfbefestigung

Wie wird die kapazitive Ladung nach einem Test behandelt?

Das Gerät entlädt kapazitive Spannung automatisch, typischerweise in weniger als 0,5 Sekunden für Kondensatoren ≤1 μF, wodurch das Risiko einer Restladung verringert wird.

Welche Spannungs- und Frequenzbereiche kann die Spannungsmessung abdecken?

Es misst Wechsel- und Gleichspannungen von 0,1 V bis 600,0 V mit einer Auflösung von 0,1 V und einer Eingangsimpedanz von ca. 3 MΩ.

Welche Schutzvorrichtungen gibt es gegen übermäßige Klemmenspannung?

Großes, leicht ablesbares Display mit Hintergrundbeleuchtung

Schlanker Tastkopf für Messungen an schwer zugänglichen Stellen

Erkennung von stromführenden Schaltkreisen bei Isolationsmessungen zum Schutz von Benutzern

Automatische Entladung der kapazitiven Spannung

Auto OFF Funktion

Die maximale Spannung, die an jede Klemme angelegt wird, ist auf 600 V eff. oder Gleichstrom begrenzt, und für Spannungs- und Widerstandsbereiche ist ein Überlastschutz vorgesehen.

Welche Umgebungsbedingungen ermöglichen den Betrieb?

Das Gerät arbeitet zwischen -20 °C und 55 °C mit spezifizierten Feuchtigkeitsgrenzwerten über Temperaturbereiche hinweg und erfüllt die Schock- und Vibrationskriterien für den Einsatz vor Ort.

Automatische Berechnung des Polarisationsindex und der dielektrischen Absorption

Vergleichsfunktion (Gut/Schlecht) zur schnellen Durchführung sich wiederholender Prüfungen

Optionales Zubehör

C25 Tragetasche (Best.-Nr.:617-024)

Standards

CAT IV 600V, CAT III 1000V

Supplied with

Isolationsprüfer, Tastkopf, Messleitungen, Messspitzen, Krokodilklemmen
