Wurth Elektronik LAN-Ethernet-Transformator Oberfläche 1 Ports -1.1dB, L. 12.7 mm B. 8.6mm T. 2.16 mm
- RS Best.-Nr.:
- 135-3928
- Herst. Teile-Nr.:
- 749020100
- Marke:
- Wurth Elektronik

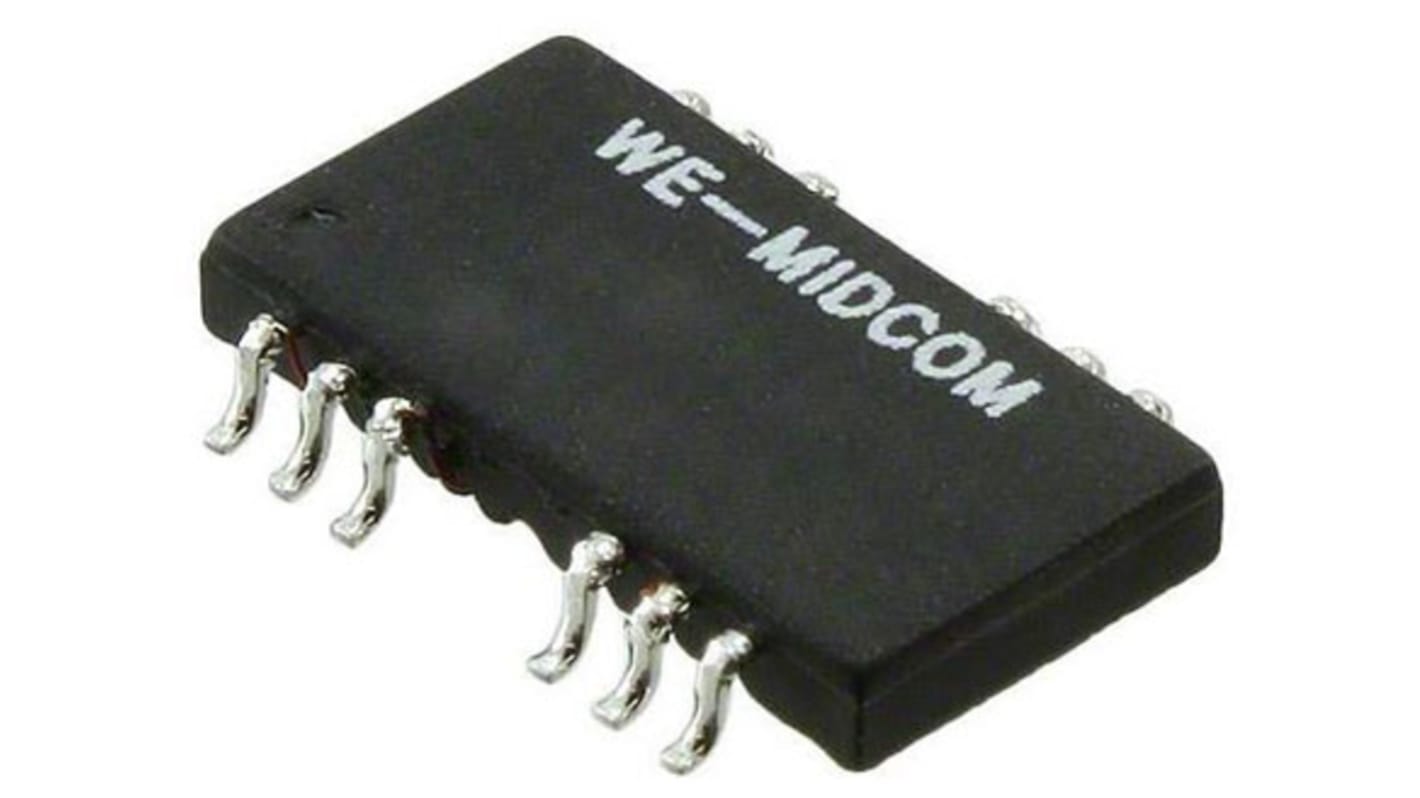

Abbildung stellvertretend für Produktreihe
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Stück)*
CHF 7.22
Vorübergehend ausverkauft
- 818 Einheit(en) mit Versand ab 22. Oktober 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 24 | CHF 7.22 |
| 25 - 99 | CHF 6.25 |
| 100 + | CHF 5.53 |
*Richtpreis
- RS Best.-Nr.:
- 135-3928
- Herst. Teile-Nr.:
- 749020100
- Marke:
- Wurth Elektronik
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Wurth Elektronik | |
| Produkt Typ | LAN-Ethernet-Transformator | |
| Anzahl der Ausgänge | 1 | |
| Verlustdämpfung | -1.1dB | |
| Montageart | Oberfläche | |
| Tiefe | 2.16mm | |
| Länge | 12.7mm | |
| Induktivität | 350μH | |
| Breite | 8.6mm | |
| Betriebstemperatur min. | 0°C | |
| Maximale Betriebstemperatur | 70°C | |
| Windungsverhältnis | 1:1 | |
| Isolationsspannung | 1500V ac | |
| Normen/Zulassungen | RoHS | |
| Anschlusstyp | Lot | |
| Alle auswählen | ||
|---|---|---|
Marke Wurth Elektronik | ||
Produkt Typ LAN-Ethernet-Transformator | ||
Anzahl der Ausgänge 1 | ||
Verlustdämpfung -1.1dB | ||
Montageart Oberfläche | ||
Tiefe 2.16mm | ||
Länge 12.7mm | ||
Induktivität 350μH | ||
Breite 8.6mm | ||
Betriebstemperatur min. 0°C | ||
Maximale Betriebstemperatur 70°C | ||
Windungsverhältnis 1:1 | ||
Isolationsspannung 1500V ac | ||
Normen/Zulassungen RoHS | ||
Anschlusstyp Lot | ||
LAN-Ethernet-Transformator von Würth Elektronik, 350 μH Induktivität, 1:1 Drehzahlverhältnis - 749020100
Dieser LAN-Ethernet-Transformator bietet galvanische Trennung und Signalkopplung für Ethernet-Schnittstellen in kompakten Baugruppen. Er ist für den Einsatz auf Leiterplatten mit einem einzigen Ausgang konzipiert und erleichtert die Verbindung zwischen Netzwerk-PHYs und Kabelpaaren, während er gleichzeitig beengte thermische Umgebungen bis zu seiner maximalen Bemessungstemperatur unterstützt. Die RoHS-Konformität bezieht sich auf Materialbeschränkungen für Montageprozesse.
Merkmale und Vorteile:
• 1500 V AC-Isolierung bietet Schutz zwischen Schaltkreisen und Verkabelung
• Geringe Einfügungsdämpfung von -1,1 dB für minimale Signaldämpfung
• 350 μH Induktivität zur Unterstützung der Gleichtaktunterdrückung
• Lötanschluss für sichere elektrische und mechanische Leiterplattenverbindung
• Oberflächenmontageformat ermöglicht automatisierte Platzierung und kompakte Layouts
• Geringe Einfügungsdämpfung von -1,1 dB für minimale Signaldämpfung
• 350 μH Induktivität zur Unterstützung der Gleichtaktunterdrückung
• Lötanschluss für sichere elektrische und mechanische Leiterplattenverbindung
• Oberflächenmontageformat ermöglicht automatisierte Platzierung und kompakte Layouts
Anwendungsbereich
• Geeignet für industrielle Ethernet-Verbindungsisolierung auf Steuerplatinen
• Ideal für Netzwerk-Schnittstellenmodule in Kommunikationsgeräten
• Wird mit Einpaar-Transformator-Implementierungen an LAN-Anschlüssen verwendet
• Kann für die Nachrüstung von Leiterplatten verwendet werden, die RoHS-Komponenten erfordern
• Geeignet für temperaturbegrenzte Baugruppen bis zu 70 °C Betriebstemperatur
• Ideal für Netzwerk-Schnittstellenmodule in Kommunikationsgeräten
• Wird mit Einpaar-Transformator-Implementierungen an LAN-Anschlüssen verwendet
• Kann für die Nachrüstung von Leiterplatten verwendet werden, die RoHS-Komponenten erfordern
• Geeignet für temperaturbegrenzte Baugruppen bis zu 70 °C Betriebstemperatur
Welche Anschlussmethode verwendet die Komponente?
Es verwendet Lötanschlüsse zur Befestigung und elektrischen Verbindung mit der Leiterplatte.
Wie unterstützt das Gerät die elektromagnetische Leistung?
Die Induktivität von 350 μH in Kombination mit einem Drehungsverhältnis von 1:1 reduziert unerwünschte Gleichtakt-Signale und bewahrt gleichzeitig die Differenzsignalisierung.
Welche Abmessungen des Produkts sind für das Leiterplatten-Layout relevant?
Das Gehäuse misst 12,7 mm in der Länge, 8,6 mm in der Breite und 2,16 mm in der Tiefe.
Welcher Umgebungstemperaturbereich ist für den Betrieb akzeptabel?
Er ist für den Betrieb zwischen 0 °C (min.) und 70 °C (max.) vorgesehen.
Welche Normen oder Zulassungen sind für Materialbeschränkungen angegeben?
Die Komponente ist RoHS-konform.
