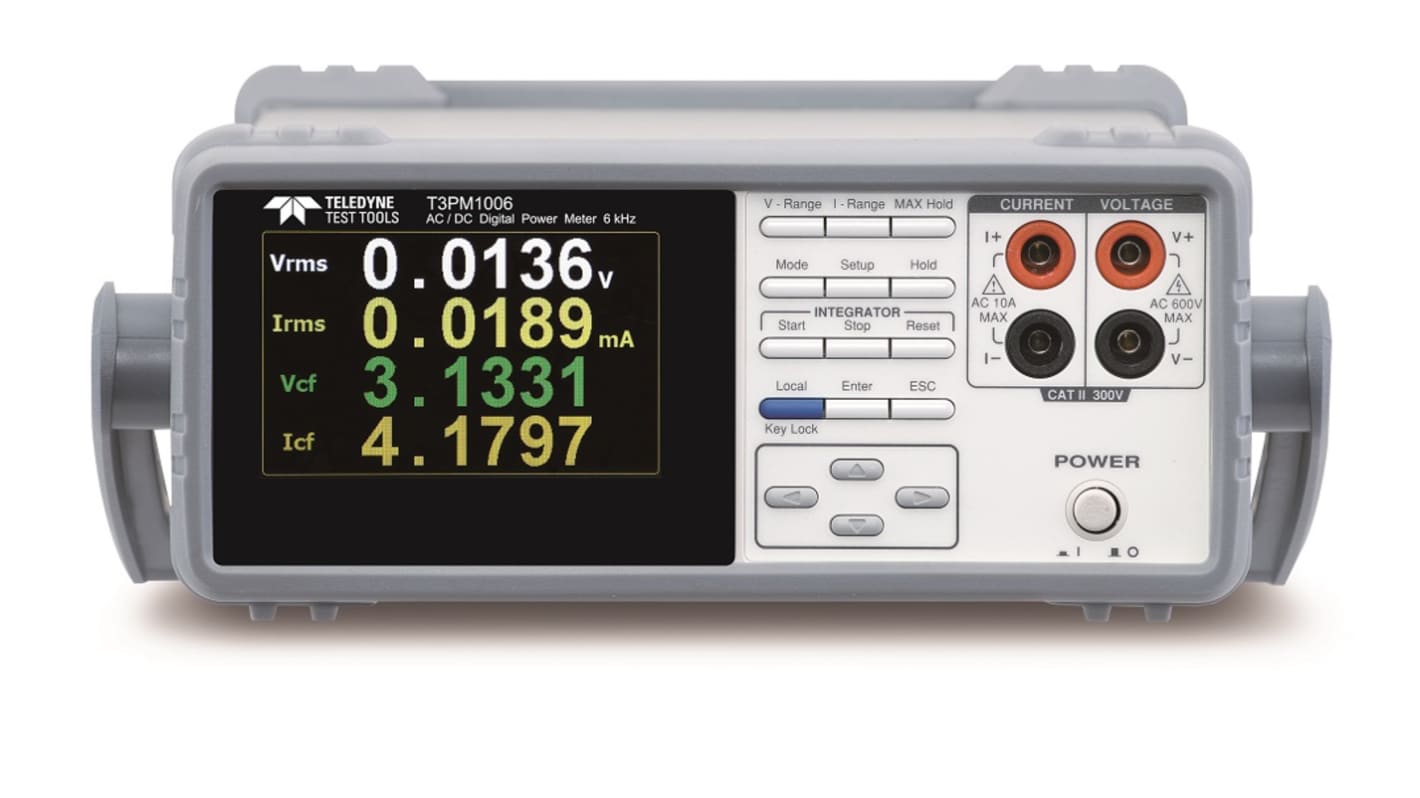

Teledyne LeCroy Leistungsmessgerät, max. 2W, 25A ac, ISO-kalibriert

Teledyne Test Tools T3PM1006 ist ein Digital POWER Meter für einphasige (1P/2W) AC-Leistungsmessungen mit einer Prüfbandbreite von DC, 45 Hz bis 6 kHz. Der T3PM1006 verfügt über einen 4-Zoll-TFT-LCD-Bildschirm mit einer 5-stelligen Messanzeige. Es bietet 19 Leistungsmessparameter zur Auswahl, integrierte Messfunktion, Eingangsklemmen an der Vorder-/Rückseite und verschiedene Kommunikationsschnittstellen, um dem Benutzer eine bequeme und genaue Leistungsmessung zu ermöglichen. Die Nenneingangsspannung von T3PM1006 beträgt 600 V und der Eingangsstrom 20 A. Der minimale Strompegel beträgt 5 mA (Auflösung bis zu 0,1 μA) und die Leistungsmessauflösung beträgt 1 μW. Der Scheitelfaktor kann 3 erreichen (halber Messbereich kann 6 oder 6 A erreichen), und die Spannungs-/Strom-/Leistungsmessfähigkeit kann ±0,1 % des Messwerts ±0,1 % erreichen. Verschiedene Messmodi können ausgewählt werden und bieten bis zu 19 relevante Parameter für die Leistungsmessung.

Der T3PM1006 kann zur Messung des Stromverbrauchs von allgemeinen Produkten sowie zur Messung des Standby-Stromverbrauchs von Geräten mit geringer Leistungsaufnahme verwendet werden, die eine größere Reichweite und Genauigkeit erfordern. Darüber hinaus bietet das T3PM1006 PT/CT-Ratenfunktionen für Anwendungen mit großer Spannungs-/Strommessung. Hochspannungsmessungen können mit der VT-Rateneinstellung zusammen mit einem externen Spannungspotenzial-Transformator durchgeführt werden. Strommessungen über 20 A können durch direkten Anschluss des Stromwandlers (Stromausgangstyp) an die Terminal am Stromeingang auf der Rückseite und Einstellen des entsprechenden CT-Verhältnisstatus im Verhältnis-Konfigurationsmenü durchgeführt werden.
T3PM1006 bietet RS-232C-, USB-Geräte- (virtuelle COM) und LAN-Kommunikationsschnittstellen für Fernbedienungsanwendungen. Der USB-Host unterstützt die Bildschirmaufnahme, den Zugriff auf im internen Speicher gespeicherte Daten und die Firmware-Aktualisierung.

DC bis 6 kHz Spannungs-/Strom-Prüffrequenzbandbreite
4-Zoll-TFT-LCD-Farbdisplay
Zwei numerische Anzeigemodi (1) Allgemeiner Modus: Anzeige von 2 Haupttestelementen + 6 sekundären Testelementen (2) Einfacher Modus: Anzeige der Testwerte von 4 Haupttestelementen
Erfüllt die Anforderungen für die Leistungsmessung gemäß IEC 62301
Spannungs-/Strom-Prüffrequenzbandbreite: DC - 6 kHz
Strom-/Spannungsmessungen erreichen CF = 3 für verzerrte Welle und CF = 6 für Halbbereich

Kann für eine Reihe von Anwendungen verwendet werden, bei denen einphasige Spannungs- oder Strommessungen erforderlich sind.
