Teledyne LeCroy Ohmmeter, 30A ac, ISO-kalibriert

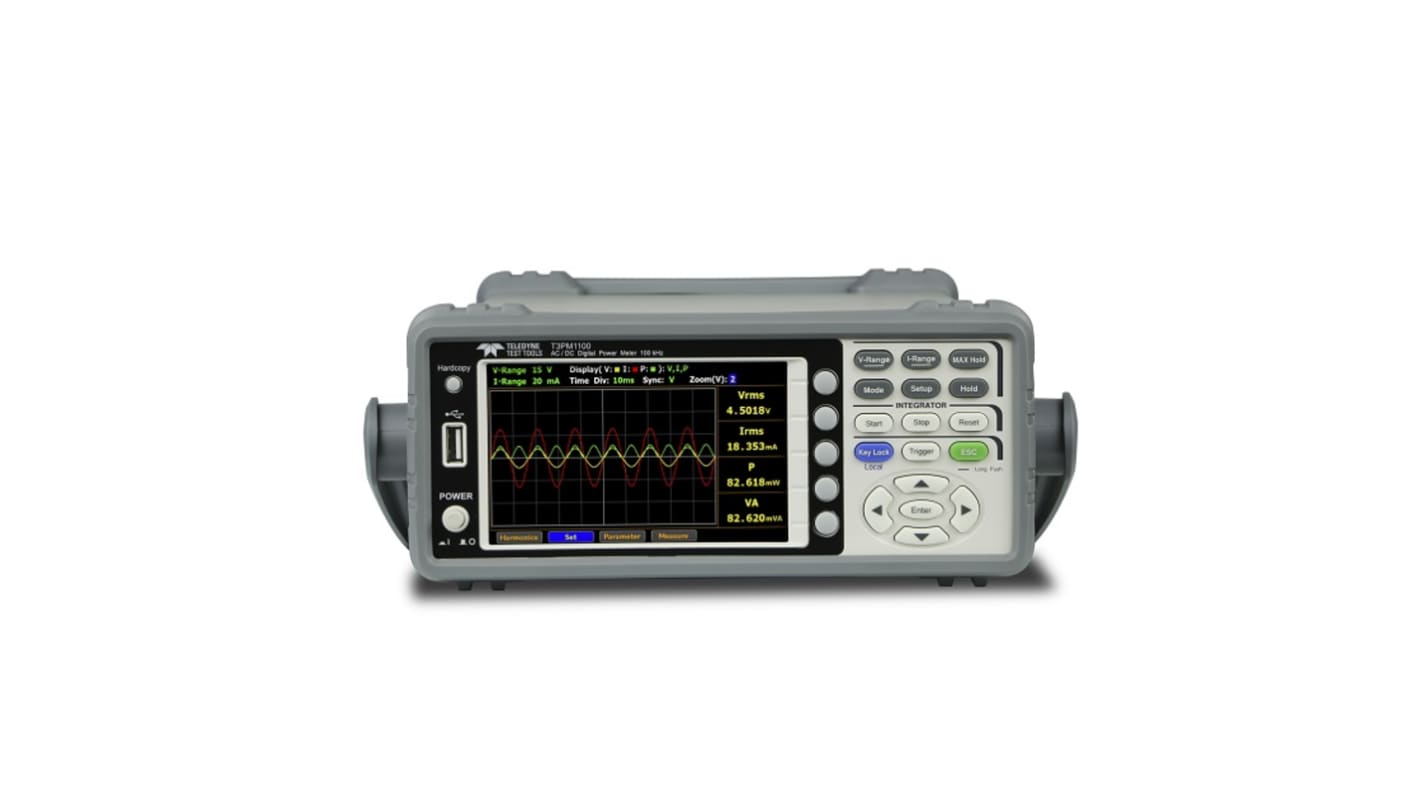

Teledyne Test Tools T3PM1100 ist ein Digital POWER Meter für einphasige Wechselstrommessung (1P/2W). Der T3PM1100 bietet DC, 0,1 Hz ∼ 100 kHz Prüfbandbreite, 16 Bit ADC und 300 kHz Abtastrate. Der T3PM1100 verfügt über einen 5-Zoll-TFT-LCD-Bildschirm mit einer fünfstelligen Messanzeige. Es verfügt außerdem über Optionen zur Anzeige von Signalform (Spannung/Strom/Leistung), der Integrationsmessfunktion, der Oberwellenmessung und der Analyse jeder Bestellung (erfüllt die Anforderungen der Oberwellenmessung gemäß IEC 61000-4-7 bei 50/60 Hz), externen Sensoreingangsklemmen und verschiedenen Kommunikationsschnittstellen, um dem Benutzer eine bequeme und genaue Leistungsmessung zu ermöglichen. Die Nenneingangsspannung von T3PM1100 beträgt 600 V und der Eingangsstrom 20 A. Der minimale Strompegel beträgt 5 mA (Auflösung bis zu 0,1 μA) und die Leistungsmessauflösung beträgt 0,1 μW. Der Scheitelfaktor kann 3 erreichen (halber Messbereich kann 6 oder 6 A erreichen), und die Spannungs-/Strom-/Leistungsmessfähigkeit kann ±0,05 % des Messwerts ±0,1 % erreichen. Verschiedene Messmodi können ausgewählt werden und bieten bis zu
25 relevante Parameter für die Leistungsmessung. Der T3PM1100 kann zur Messung des Stromverbrauchs von allgemeinen Produkten sowie zur Messung des Standby-Stromverbrauchs von Geräten mit geringer Leistungsaufnahme verwendet werden, die eine größere Reichweite und Genauigkeit erfordern.

Darüber hinaus verfügt der T3PM1100 über eine Vielzahl von zusätzlichen Messfunktionen. Hochspannungsmessungen können mit der VT-Rateneinstellung zusammen mit einem externen Spannungspotenzial-Transformator durchgeführt werden. Zur Messung von Strömen über 20 A kann ein Stromwandler (CT) und der verwendet werden
Der Typ des CT bestimmt die Geräteeinstellungen. Bei Verwendung des Spannungsausgangs Typ CT kann die Messung über die externen Stromsensor-Eingangsklemmen EXT1/EXT2 durchgeführt werden. Wenn ein Stromausgangstyp CT verwendet wird, kann der CT direkt mit dem Stromeingang verbunden werden
Terminal auf der Rückseite und Einstellung des entsprechenden CT-Verhältnis-Zustands im Verhältnis-Konfigurationsmenü.
T3PM1100 bietet RS-232C-, USB-Geräte- (virtuelle COM) und LAN-Kommunikationsschnittstellen für Fernbedienungsanwendungen. Der USB-Host unterstützt die Bildschirmaufnahme, den Zugriff auf im internen Speicher gespeicherte Daten und die Firmware-Aktualisierung.

DC, 0,1 Hz bis 100 kHz Spannungs-/Strom-Prüfbandbreite
5-Zoll-TFT-LCD-Farbdisplay
Zwei numerische Anzeigemodi (1) Allgemeiner Modus: Anzeige von 2 Haupttestelementen + 8 sekundären Testelementen (2) Einfacher Modus: Anzeige der Testwerte von 4 Haupttestelementen
Erfüllt die Anforderungen für die Messung von Oberwellen gemäß IEC 61000-4-7 (50/60 Hz)
Der Strom/die Spannung kann auf eine verformte Welle mit CF von 3 gemessen werden, und der Halbbereich CF kann 6 oder 6 A erreichen
50. Ordnung der Oberwellenmessung und -analyse (Wert und Balkendiagramm

Kann für eine Reihe von Anwendungen verwendet werden, bei denen einphasige Spannungs- oder Strommessungen erforderlich sind.
