Block Printtrafo, Trafo 230 V ac / 12 V ac 2 Ausg. 4.5 VA 44 mm x 33 mm x 37 mm 190 g Durchsteckmontage
- RS Best.-Nr.:
- 201-8485
- Herst. Teile-Nr.:
- PT 4.5/2/12
- Marke:
- Block

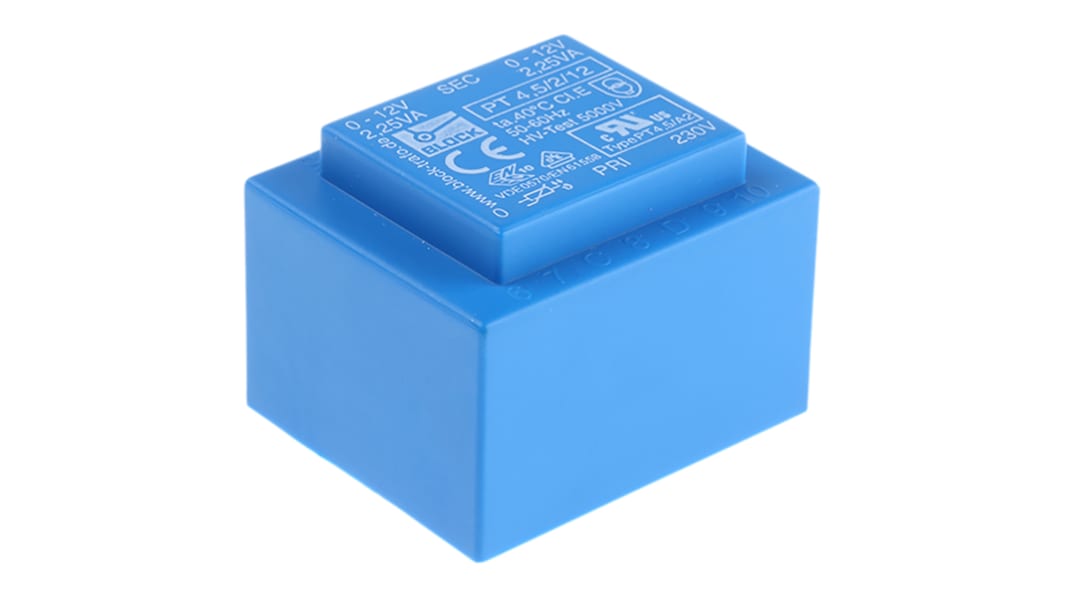

Abbildung stellvertretend für Produktreihe
Mengenrabatt verfügbar
Zwischensumme (1 Stück)*
CHF.29.547
Auf Lager
- 27 Einheit(en) versandfertig
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 9 | CHF.29.55 |
| 10 - 24 | CHF.28.19 |
| 25 - 49 | CHF.26.77 |
| 50 - 99 | CHF.25.35 |
| 100 + | CHF.23.90 |
*Richtpreis
- RS Best.-Nr.:
- 201-8485
- Herst. Teile-Nr.:
- PT 4.5/2/12
- Marke:
- Block
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Block | |
| Sekundärspannung | 12 V ac | |
| Produkt Typ | Printtrafo, Trafo | |
| Primärspannung | 230 V ac | |
| Anzahl der Ausgänge | 2 | |
| Länge | 44mm | |
| Breite | 33 mm | |
| Leistung | 4.5VA | |
| Tiefe | 37mm | |
| Gewicht | 190g | |
| Montageart | Durchsteckmontage | |
| Wicklungstyp | Einzelne Primarstufe, Zweifach sekundär | |
| Wirkungsgrad | 65% | |
| Maximale Betriebstemperatur | 40°C | |
| Minimale Betriebsfrequenz | 50Hz | |
| Normen/Zulassungen | UL, VDE | |
| Maximale Betriebsfrequenz | 60Hz | |
| Alle auswählen | ||
|---|---|---|
Marke Block | ||
Sekundärspannung 12 V ac | ||
Produkt Typ Printtrafo, Trafo | ||
Primärspannung 230 V ac | ||
Anzahl der Ausgänge 2 | ||
Länge 44mm | ||
Breite 33 mm | ||
Leistung 4.5VA | ||
Tiefe 37mm | ||
Gewicht 190g | ||
Montageart Durchsteckmontage | ||
Wicklungstyp Einzelne Primarstufe, Zweifach sekundär | ||
Wirkungsgrad 65% | ||
Maximale Betriebstemperatur 40°C | ||
Minimale Betriebsfrequenz 50Hz | ||
Normen/Zulassungen UL, VDE | ||
Maximale Betriebsfrequenz 60Hz | ||
- Ursprungsland:
- DE
Trafos für Leiterplattenmontage, kurzschlussfest, Serie VB und PT
230 V ac 50 bis 60 Hz Primär
Eine oder zwei Sekundärwicklungen für Reihen- oder Parallelschaltung (aus Konformitätsgründen sollten bei 0,35 bis 3,2 VA Transformatoren mit 2 x 15 und 2 x 18 V Ausgängen und allen Transformatoren mit 2 x 24 V Ausgängen die Sekundärwicklungen nicht in Reihe geschaltet sein, da sie sonst nicht die VDE 0550 Zulassung erfüllen würden)
Serie VB (0,35–3,2 VA) ist inhärent kurzschlussfest
Serie PT (4,5–22 VA) wird von interner PTC-Einheit geschützt
Kompaktes Design
Vakuum-Epoxidharzformteil gemäß Klasse UL94-V0
Zweiteilige Spule aus glasfaserverstärktem Polyamid
100 % elektrische Prüfung und Durchschlagsprüfung
Hoher Wirkungsgrad und geringe Erwärmung
Niedrige Kapazität zwischen den Windungen
Niedriges Störrauschen
Extra Befestigungspunkte für sichere Leiterplattenmontage (Modelle ab 4,5 VA)
Approvals
ENEC 10; UL-anerkannte Komponente
Standards
EN 61558
