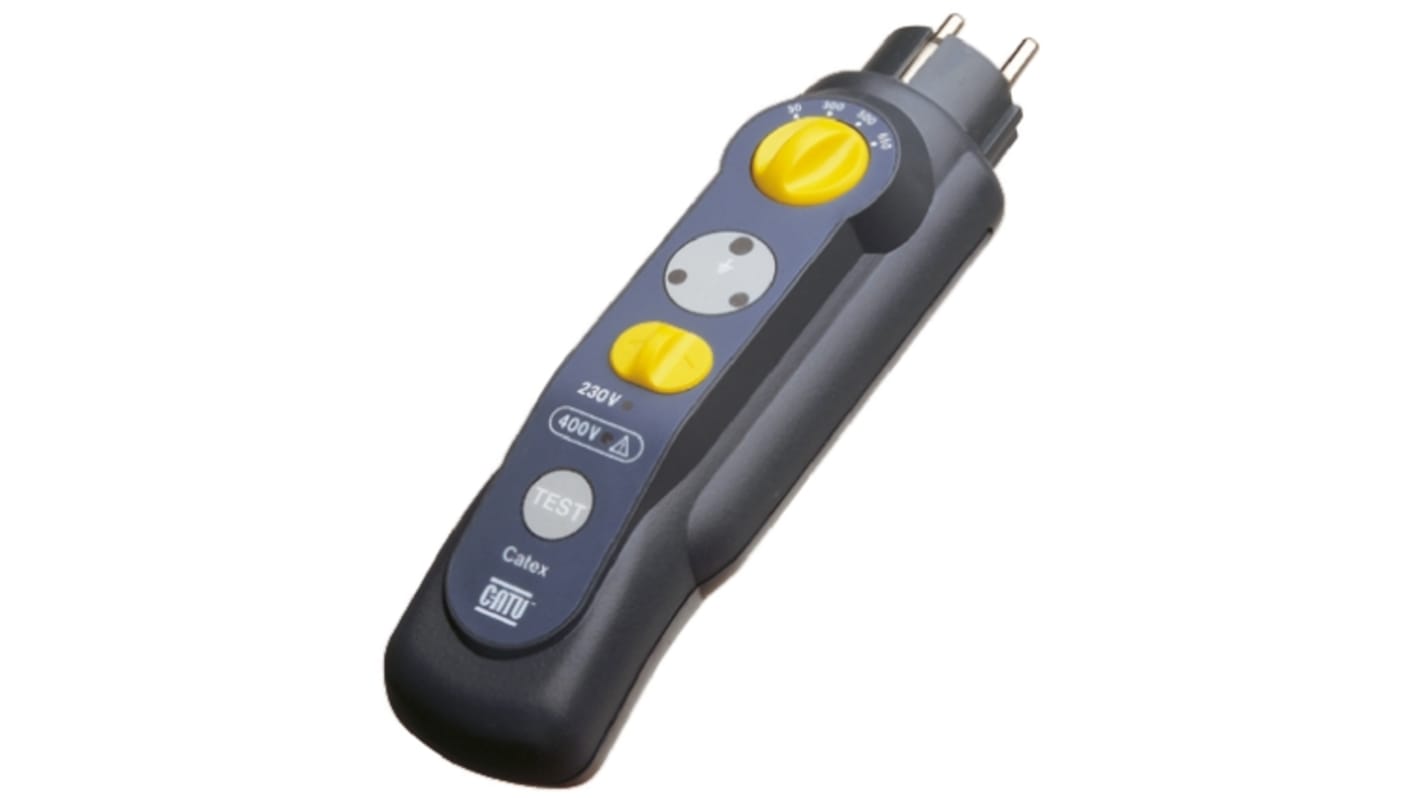

Catu DT-155 Installationstester 230V max., ISO-kalibriert
- RS Best.-Nr.:
- 810-5973
- Herst. Teile-Nr.:
- DT-155
- Marke:
- Catu
Zwischensumme (1 Stück)**
CHF.464.94
Verfügbar. Lieferung erfolgt nach Kalibrierung innerhalb von 10 Werktagen.*
* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.
Stück | Pro Stück |
|---|---|
| 1 + | CHF.464.94 |
**Richtpreis
- RS Best.-Nr.:
- 810-5973
- Herst. Teile-Nr.:
- DT-155
- Marke:
- Catu
RoHS Status: Ausgenommen
- Ursprungsland:
- FR
Installationsprüfer DT-155 CATU für elektrische Anlagen
Der CATU-Installationsprüfer für elektrische Anlagen wird verwendet, um alle wichtigen Funktionen zur Steuerung und Visualisierung der Qualität und Konformität von 230-V-Elektroinstallationen zu kombinieren. Dieser Tester zeigt sofort an, ob der Erdungsleiter in jeder Ihrer Buchsen angeschlossen ist. Mit diesem Prüfgerät können Sie das Vorhandensein von Spannung an den Klemmen einer Buchse, die Integrität des Erdungskreises, die korrekte Polarität der Phasenlage und die Neutralleiter messen. Es verwendet auch, um den korrekten Betrieb des ELCB-Systems bei den folgenden Empfindlichkeiten zu wählen: 30 mA, 100 mA, 300 mA, 500 mA, 650 mA.
Anwendung
Mit den CATEX-Prüfgeräten können Sie die folgenden Prüfungen durchführen:
• Vorhandensein von Spannung an den Klemmen einer Buchse.
• Integrität des Erdungskreises.
• Korrekte Polarität. Die Position der Phase und des Neutralleiters wird angezeigt.
• Korrekte Funktion des RCD/FI-Systems bei folgenden Empfindlichkeiten: 10 mA, 30 mA, 300 mA, 500 mA, 650 mA.
Die RCD/FI-Prüffunktion gilt nur für einphasige Stromkreise: 230 V zwischen Phase und Neutralleiter.
Eigenschaften und Vorteile
• Sicherungsschutz
• Verstärkungisolierung der Klasse I
• Die Betriebstemperatur liegt zwischen -150 °C und 450 °C.
• Vorhandensein von Spannung an den Klemmen einer Buchse
• mögliche Erkennung des Signals mit max. Netzwerkstrom Von 80 A
• Betriebsspannung: 230 V ±10 %.
• Frequenz: 50 / 60 Hz ± 10 %.
• Betriebstemperatur: - 15 °C / + 45 °C.
• IP 40 IK03.
• Sicherungsschutz: 2 verzögerte Sicherungen 250 mA
• Frequenz: 50 / 60 Hz ± 10 %.
• Betriebstemperatur: - 15 °C / + 45 °C.
• IP 40 IK03.
• Sicherungsschutz: 2 verzögerte Sicherungen 250 mA
Optionales Zubehör
• M-952271: Kabel für den Eingriff auf LV-Tischen.
Zertifizierungen
CE-zertifiziert
IEC 61010-1
IK03-zertifiziert
Schutzart IP40
Hinweis
Supplied fitted with a EURO mains plug.
Installationsprüfer DT-155 CATU für elektrische Anlagen
Der Catu DT-155 bietet eine umfassende Serie von elektrischen Sicherheitsprüfungen in einem kompakten und benutzerfreundlichen Gehäuse.
Der elektrische Installationsprüfer von Catu kombiniert alle wesentlichen Funktionen, um die Qualität und Konformität von 230-V-Elektroinstallationen sofort zu steuern und zu visualisieren. Dieser Prüfer zeigt sofort an, ob der Erdungsleiter in jeder Ihrer Buchsen angeschlossen ist.
Der DT-155-Prüfgerät ermöglicht es Ihnen, das Vorhandensein von Spannung an den Anschlussklemmen einer Buchse, die Integrität des Erdungsstromkreises, die korrekte Polarität, die Position der Phase und das Neutral zu ermitteln. Es dient auch zur Auswahl des korrekten Betriebs des ELCB-Systems bei den folgenden Empfindlichkeiten, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA.
Der elektrische Installationsprüfer von Catu kombiniert alle wesentlichen Funktionen, um die Qualität und Konformität von 230-V-Elektroinstallationen sofort zu steuern und zu visualisieren. Dieser Prüfer zeigt sofort an, ob der Erdungsleiter in jeder Ihrer Buchsen angeschlossen ist.
Der DT-155-Prüfgerät ermöglicht es Ihnen, das Vorhandensein von Spannung an den Anschlussklemmen einer Buchse, die Integrität des Erdungsstromkreises, die korrekte Polarität, die Position der Phase und das Neutral zu ermitteln. Es dient auch zur Auswahl des korrekten Betriebs des ELCB-Systems bei den folgenden Empfindlichkeiten, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA.
Eigenschaften und Vorteile:
• Sicherungsschutz
• Verstärkungsisolierung Klasse I
• Betriebstemperatur: zwischen -150 °C und 450 °C
• Vorhandensein von Spannung an den Anschlussklemmen einer Buchse
• Mögliche Erkennung des Signals mit max. Netzstrom von 80 A
• Betriebsspannung: 230 V ± 10 %
• Frequenz: 50 / 60 Hz ± 10%
• Betriebstemperatur: -15 °C bis +45 °C
• IP 40 IK03
• Verstärkungsisolierung Klasse I
• Betriebstemperatur: zwischen -150 °C und 450 °C
• Vorhandensein von Spannung an den Anschlussklemmen einer Buchse
• Mögliche Erkennung des Signals mit max. Netzstrom von 80 A
• Betriebsspannung: 230 V ± 10 %
• Frequenz: 50 / 60 Hz ± 10%
• Betriebstemperatur: -15 °C bis +45 °C
• IP 40 IK03
Anwendung
Mit den CATEX-Prüfgeräten können Sie die folgenden Prüfungen durchführen:
• Das Vorhandensein von Spannung an den Anschlussklemmen einer Buchse sorgt dafür, dass der Stromkreis aktiv und sicher ist.
• Integrität des Erdungsstromkreises – erkennt Fehler oder Trennungen im Erdungsstromkreis, sorgt für eine ordnungsgemäße Erdung und Schutz vor elektrischen Gefahren.
• Korrekte Polaritätsprüfung – prüft die korrekte Verbindung der Phasen- und Neutralleiter und verhindert potenzielle Gefahren durch umgekehrte Polarität.
• Phasen- und Neutralanzeige: zeigt deutlich die Position der Phasen- und Neutralleiter für eine schnelle und einfache Identifikation an.
• RCD-Systemprüfung – prüft den ordnungsgemäßen Betrieb von Reststromgeräten (RCDs) bei fünf verschiedenen Empfindlichkeiten: 10, 30, 300, 500 und 650 mA. RCDs sind entscheidend für den Schutz vor elektrischen Schlägen.
• Das Vorhandensein von Spannung an den Anschlussklemmen einer Buchse sorgt dafür, dass der Stromkreis aktiv und sicher ist.
• Integrität des Erdungsstromkreises – erkennt Fehler oder Trennungen im Erdungsstromkreis, sorgt für eine ordnungsgemäße Erdung und Schutz vor elektrischen Gefahren.
• Korrekte Polaritätsprüfung – prüft die korrekte Verbindung der Phasen- und Neutralleiter und verhindert potenzielle Gefahren durch umgekehrte Polarität.
• Phasen- und Neutralanzeige: zeigt deutlich die Position der Phasen- und Neutralleiter für eine schnelle und einfache Identifikation an.
• RCD-Systemprüfung – prüft den ordnungsgemäßen Betrieb von Reststromgeräten (RCDs) bei fünf verschiedenen Empfindlichkeiten: 10, 30, 300, 500 und 650 mA. RCDs sind entscheidend für den Schutz vor elektrischen Schlägen.
Die RCD/FI-Prüffunktion gilt nur für einphasige Stromkreise: 230 V zwischen Phase und Neutralleiter.
Vielseitiges Werkzeug für:
Haushaltsinstallationen: Hausbesitzer können den DT-155 verwenden, um die Sicherheit ihrer elektrischen Stromkreise zu überprüfen, um sicherzustellen, dass ihre Häuser frei von elektrischen Gefahren sind.
Industrielle Einstellungen: Industrielle Elektriker können den DT-155 verwenden, um regelmäßige Sicherheitsprüfungen an ihren Anlagen durchzuführen, um einen sicheren und konformen Arbeitsplatz aufrechtzuerhalten.
Wartungsverfahren: Wartungsfachleute können den DT-155 in ihre Wartungspläne integrieren, um die Sicherheit elektrischer Anlagen während ihrer gesamten Lebensdauer zu gewährleisten.
Industrielle Einstellungen: Industrielle Elektriker können den DT-155 verwenden, um regelmäßige Sicherheitsprüfungen an ihren Anlagen durchzuführen, um einen sicheren und konformen Arbeitsplatz aufrechtzuerhalten.
Wartungsverfahren: Wartungsfachleute können den DT-155 in ihre Wartungspläne integrieren, um die Sicherheit elektrischer Anlagen während ihrer gesamten Lebensdauer zu gewährleisten.
Optionales Zubehör
• M-952271 (RS 702-6775): Kabel für den Eingriff auf LV-Tischen.
Zertifizierungen
CE-zertifiziert
IEC 61010-1
IK03-zertifiziert
Schutzart IP40
Eigenschaft | Wert |
|---|---|
| Kalibriert | ISOCAL |
| Modellnummer | DT-155 |
| Spannungsmessung max. | 230V |
| Erdwiderstand | Ja |
| Durchgangsprüfstrom | 30 mA, 300 mA, 500 mA, 650 mA |
