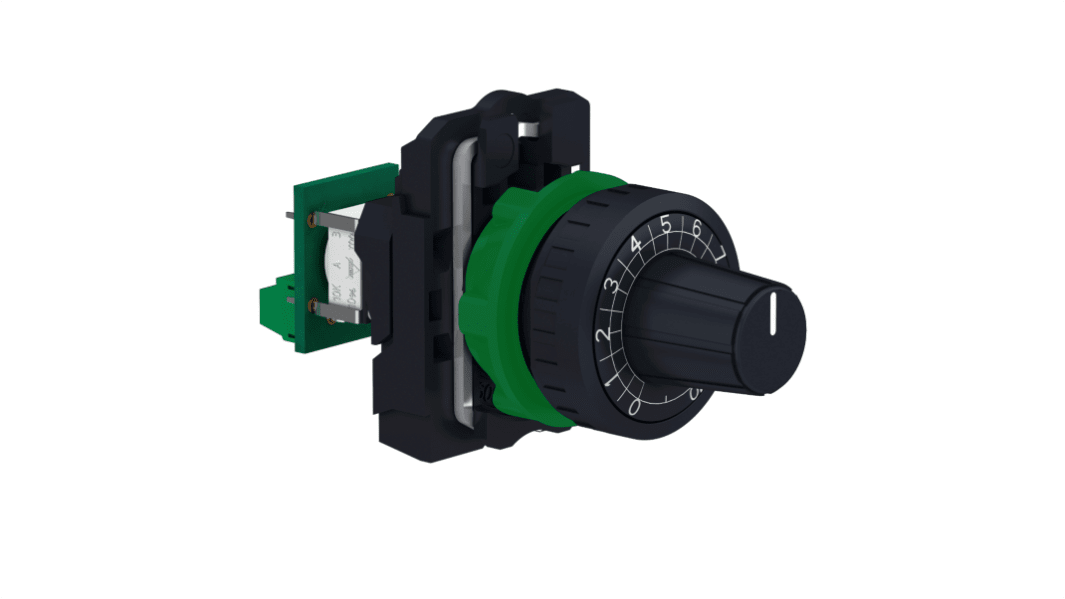

Schneider Electric XB5 Frontplattenmontage Drehen Potenziometer 4.7 kΩ 10 % / 1 W, Schaft-Ø 6 mm
- RS Best.-Nr.:
- 125-4410
- Distrelec-Artikelnummer:
- 301-53-512
- Herst. Teile-Nr.:
- XB5AD912R4K7
- Marke:
- Schneider Electric
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Stück)*
CHF.74.982
Auf Lager
- 6 Einheit(en) versandfertig
- Zusätzlich 25 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 4 | CHF.74.98 |
| 5 - 9 | CHF.72.73 |
| 10 - 24 | CHF.69.73 |
| 25 + | CHF.66.73 |
*Richtpreis
Unser Better World-Sortiment besteht aus Produkten, die es Ihnen leicht machen, eine nachhaltige Produktwahl zu treffen, der Sie vertrauen können.
Klicken Sie hier, um mehr zu erfahren.
- RS Best.-Nr.:
- 125-4410
- Distrelec-Artikelnummer:
- 301-53-512
- Herst. Teile-Nr.:
- XB5AD912R4K7
- Marke:
- Schneider Electric
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Schneider Electric | |
| Produkt Typ | Potenziometer | |
| Potenziometer Typ | Drehen | |
| Widerstand max. | 4.7kΩ | |
| Wellendurchmesser | 6mm | |
| Anzahl der Ausbrüche | 1 | |
| Nennleistung | 1W | |
| Widerstandselement | Linear | |
| Nabenmaterial | Cermet | |
| Montageart | Frontplattenmontage | |
| Wellenlänge | 30.2mm | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 70°C | |
| Länge | 81.39mm | |
| Normen/Zulassungen | RoHS | |
| Toleranz ± | 10% | |
| Better World-Produkt | Ja | |
| Betätiger Typ | Gerändelte Welle | |
| Better World-Kriterium | Vom Endbenutzer reparierbar | |
| Serie | XB5 | |
| Nabenlochdurchmesser | 22 mm | |
| Alle auswählen | ||
|---|---|---|
Marke Schneider Electric | ||
Produkt Typ Potenziometer | ||
Potenziometer Typ Drehen | ||
Widerstand max. 4.7kΩ | ||
Wellendurchmesser 6mm | ||
Anzahl der Ausbrüche 1 | ||
Nennleistung 1W | ||
Widerstandselement Linear | ||
Nabenmaterial Cermet | ||
Montageart Frontplattenmontage | ||
Wellenlänge 30.2mm | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 70°C | ||
Länge 81.39mm | ||
Normen/Zulassungen RoHS | ||
Toleranz ± 10% | ||
Better World-Produkt Ja | ||
Betätiger Typ Gerändelte Welle | ||
Better World-Kriterium Vom Endbenutzer reparierbar | ||
Serie XB5 | ||
Nabenlochdurchmesser 22 mm | ||
- Ursprungsland:
- FR
Potenziometer der Serie XB5 von Schneider Electric, 4,7 kΩ maximaler Widerstand, 6 mm Wellendurchmesser – XB5AD912R4K7
Dieses Potentiometer bietet einen einstellbaren Widerstand für Steuer- und Signalanwendungen in schalttafelmontierten Instrumenten. Es handelt sich um eine einstufige Drehsteuerung mit einer gerändelten Welle, die für industrielle Umgebungen entwickelt wurde und eine lineare Reaktion für präzise Einstellung und Kompatibilität mit Standard-Schalttafeln bietet.
Merkmale & Vorteile
• 4,7 kΩ Cermet-Element für stabilen Widerstand im Laufe der Zeit
• 1 W Nennleistung ermöglicht mäßige Verlustleistung bei 70 °C
• Schraubklemmenanschluss für sichere Verdrahtungsverbindungen
• Schutzart IP66 gegen Staub und starke Wasserstrahlen
• Mechanische Lebensdauer von 50. 000 Zyklen bei wiederholtem Gebrauch
• Betriebsbereich von -40 bis 70 °C für eine breite Umgebungstemperaturtoleranz
• 1 W Nennleistung ermöglicht mäßige Verlustleistung bei 70 °C
• Schraubklemmenanschluss für sichere Verdrahtungsverbindungen
• Schutzart IP66 gegen Staub und starke Wasserstrahlen
• Mechanische Lebensdauer von 50. 000 Zyklen bei wiederholtem Gebrauch
• Betriebsbereich von -40 bis 70 °C für eine breite Umgebungstemperaturtoleranz
Anwendungen
• Geeignet für HMI-Panels, die eine manuelle Einstellung des Sollwerts erfordern
• Ideal für die Motordrehzahlreduzierung in Schaltschränken
• Wird zur Signalaufbereitung in industriellen Sensoren verwendet
• Kann zur Kalibrierung analoger Instrumentierung verwendet werden
• Geeignet für OEM-Panels, die eine robuste Benutzerkontrolle benötigen
• Ideal für die Motordrehzahlreduzierung in Schaltschränken
• Wird zur Signalaufbereitung in industriellen Sensoren verwendet
• Kann zur Kalibrierung analoger Instrumentierung verwendet werden
• Geeignet für OEM-Panels, die eine robuste Benutzerkontrolle benötigen
Welche Wellengrößen akzeptiert er für Aftermarket-Knöpfe?
Das Gerät nimmt Ø6-mm-Wellen auf und bietet eine freiliegende Wellenlänge von 30,2 mm für die Knopfmontage.
Wie verhält es sich bei mechanischen Stößen und Vibrationen?
Es hält Vibrationen bis zu 5 gn (2 bis 500 Hz) und Stoßereignissen bis zu 50 gn stand, abhängig von der Impulsdauer.
Welche Schutzklassen gelten bei der Installation auf Platten?
Er erfüllt die Schlagfestigkeit IK03 und bietet Schutzklassen NEMA 4X und NEMA 13 in installierten Konfigurationen.
Wie genau ist der Widerstandswert im Verhältnis zum Nennwert?
Der interne Umwandlungswiderstand hat eine Toleranz von ±10 % um den Nennwert von 4. 700 Ω.
Welche elektrischen Grenzwerte müssen für einen sicheren Betrieb eingehalten werden?
Das Gerät ist für Versorgungen von bis zu 30 V AC oder 42 V DC ausgelegt und ist ein Gerät der Klasse II für den Schutz vor Stromschlägen.
