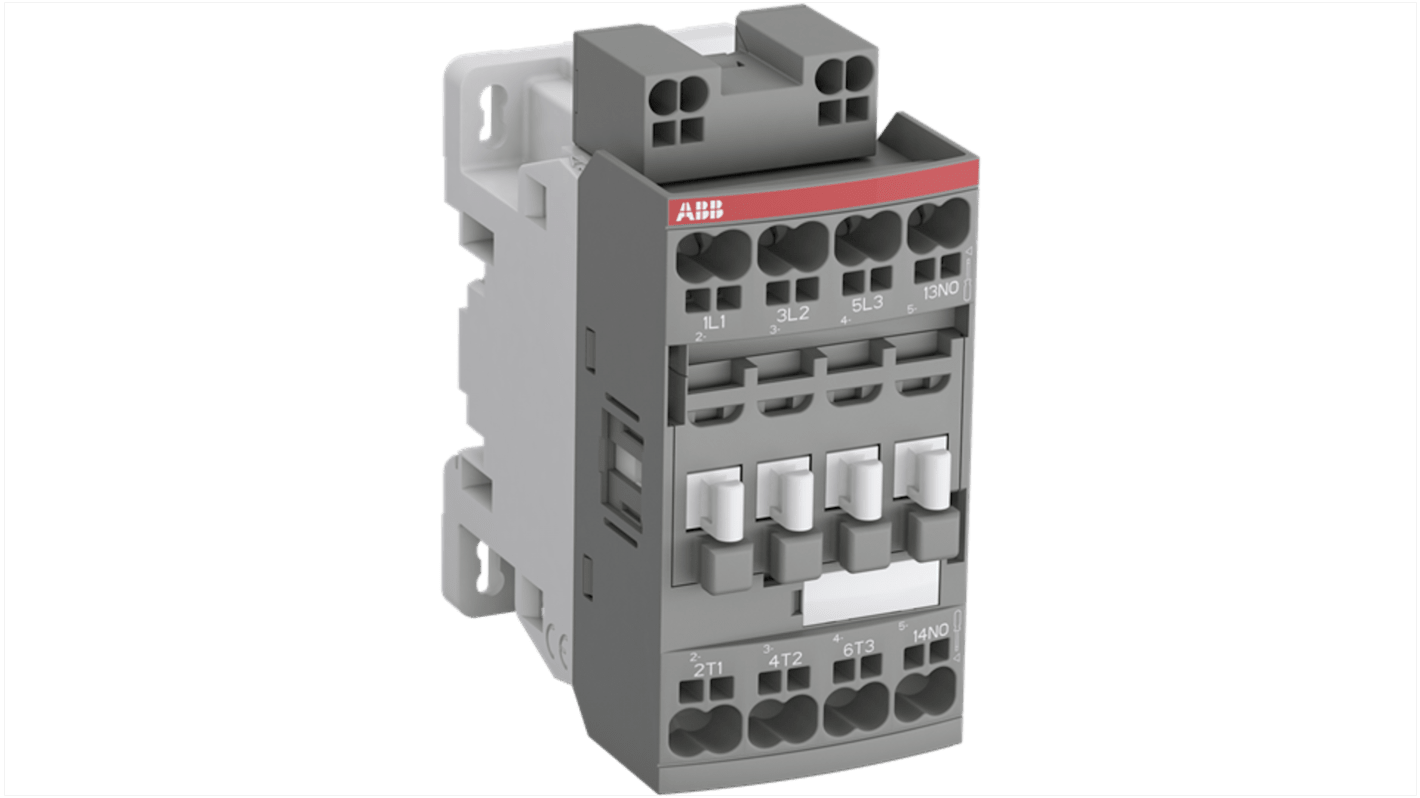

ABB 1SBL13 Schütz 20V dc, 60 V dc-Spule, 3-polig, 690V / 25 A 20V dc, 60 V dc 4 kW 3 Schließer, 1 Öffner Steuergerät

RS Best.-Nr.:: 253-1888
Herst. Teile-Nr.:: 1SBL136005R2101
Marke:: ABB

ABB 1SBL13 Schütz 20V dc, 60 V dc-Spule, 3-polig, 690V / 25 A 20V dc, 60 V dc 4 kW 3 Schließer, 1 Öffner Steuergerät

Alle Schütze anzeigen

Zwischensumme (1 Stück)*

CHF.71.155

Auf Lager

Zusätzlich 10 Einheit(en) mit Versand ab 21. September 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	CHF 71.16

*Richtpreis

RS Best.-Nr.:: 253-1888
Herst. Teile-Nr.:: 1SBL136005R2101
Marke:: ABB

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	ABB
	Spulenspannung	20, 60V dc
	Produkt Typ	Schütz
	Polanzahl	3
	Nennspannung Kontakt	690V
	Kontaktstrom	25A
	Nennleistung	4kW
	Serie	1SBL13
	Montageart	DIN-Hutschiene
	Funktion	Steuergerät
	Kontaktanordnung	3 Schließer, 1 Öffner
	Hilfskontakte Konfiguration	1 Öffner
	Anzahl der Hilfskontakte	1
	Anschlusstyp	Steckfeder
	Betriebsstrom Ie	9A
	Schützanwendung	Steuergerät
	Betriebstemperatur min.	-40°C
	Steuerspannung Uc	20, 60V dc
	Maximale Betriebstemperatur	70°C
	Normen/Zulassungen	EN 60529, EU Directive 2011/65/EU, IEC 60068-2-6, IEC 60529, IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
	Länge	77mm
	Breite	45mm
	Tiefe	77mm
	Polanzahl und Konfiguration	3P

	Alle auswählen
	Marke ABB
	Spulenspannung 20, 60V dc
	Produkt Typ Schütz
	Polanzahl 3
	Nennspannung Kontakt 690V
	Kontaktstrom 25A
	Nennleistung 4kW
	Serie 1SBL13
	Montageart DIN-Hutschiene
	Funktion Steuergerät
	Kontaktanordnung 3 Schließer, 1 Öffner
	Hilfskontakte Konfiguration 1 Öffner
	Anzahl der Hilfskontakte 1
	Anschlusstyp Steckfeder
	Betriebsstrom Ie 9A
	Schützanwendung Steuergerät
	Betriebstemperatur min. -40°C
	Steuerspannung Uc 20, 60V dc
	Maximale Betriebstemperatur 70°C
	Normen/Zulassungen EN 60529, EU Directive 2011/65/EU, IEC 60068-2-6, IEC 60529, IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
	Länge 77mm
	Breite 45mm
	Tiefe 77mm
	Polanzahl und Konfiguration 3P

Ursprungsland:: FR

Schütz ABB Serie 1SBL13, Nennstrom 25 A, Kontaktspannung 690 V – 1SBL136005R2101

Dieses Schütz ist eine robuste Steuereinheit, die für industrielle Anwendungen entwickelt wurde und über eine 3-polige Konfiguration verfügt, die auf das Schalten von Stromkreisen bis zu 25 A zugeschnitten ist. Es arbeitet in einem Spulenspannungsbereich von 20 bis 60 V DC und ist mit der DIN-Schienenmontage kompatibel. Dieses Modell misst 77 mm in der Länge, 45 mm in der Breite und 77 mm in der Tiefe und ist somit kompakt für verschiedene elektrische Installationen.

Merkmale und Vorteile

• Unterstützt eine Nennspannung von 690 V, geeignet für verschiedene Umgebungen
• Push-in-Federklemmen für eine einfache Installation
• Integrierter Hilfskontakt optimiert die zusätzliche Konnektivität

Anwendungen

• Entwickelt für die Steuerung von Motoren in Fertigungsprozessen
• Einsatz in Automatisierungssystemen für effizientes Strommanagement
• Ideal für Schaltvorgänge in elektrischen Schalttafeln
• Einsatz in Umgebungen, die Überspannungsschutz und Energieeinsparungen erfordern

Was sind die Betriebsgrenzen für die Temperatur dieses Schützes?

Er kann in einem Temperaturbereich von -40 °C bis +70 °C betrieben werden und gewährleistet so seine Leistung unter extremen Bedingungen.

Welchen Nutzen hat die Hilfskontaktfunktion für die Nutzer?

Der integrierte Hilfskontakt ermöglicht zusätzliche Funktionalität und ermöglicht die Überwachung oder Steuerung zusätzlicher Schaltkreise, ohne dass separate Komponenten erforderlich sind.

Kann dieses Schütz unterschiedliche Steuerspannungen bewältigen?

Ja, es ist für einen breiten Steuerspannungsbereich von 24 bis 60 V AC und 20 bis 60 V DC ausgelegt, wodurch es an verschiedene Systemanforderungen angepasst werden kann.
