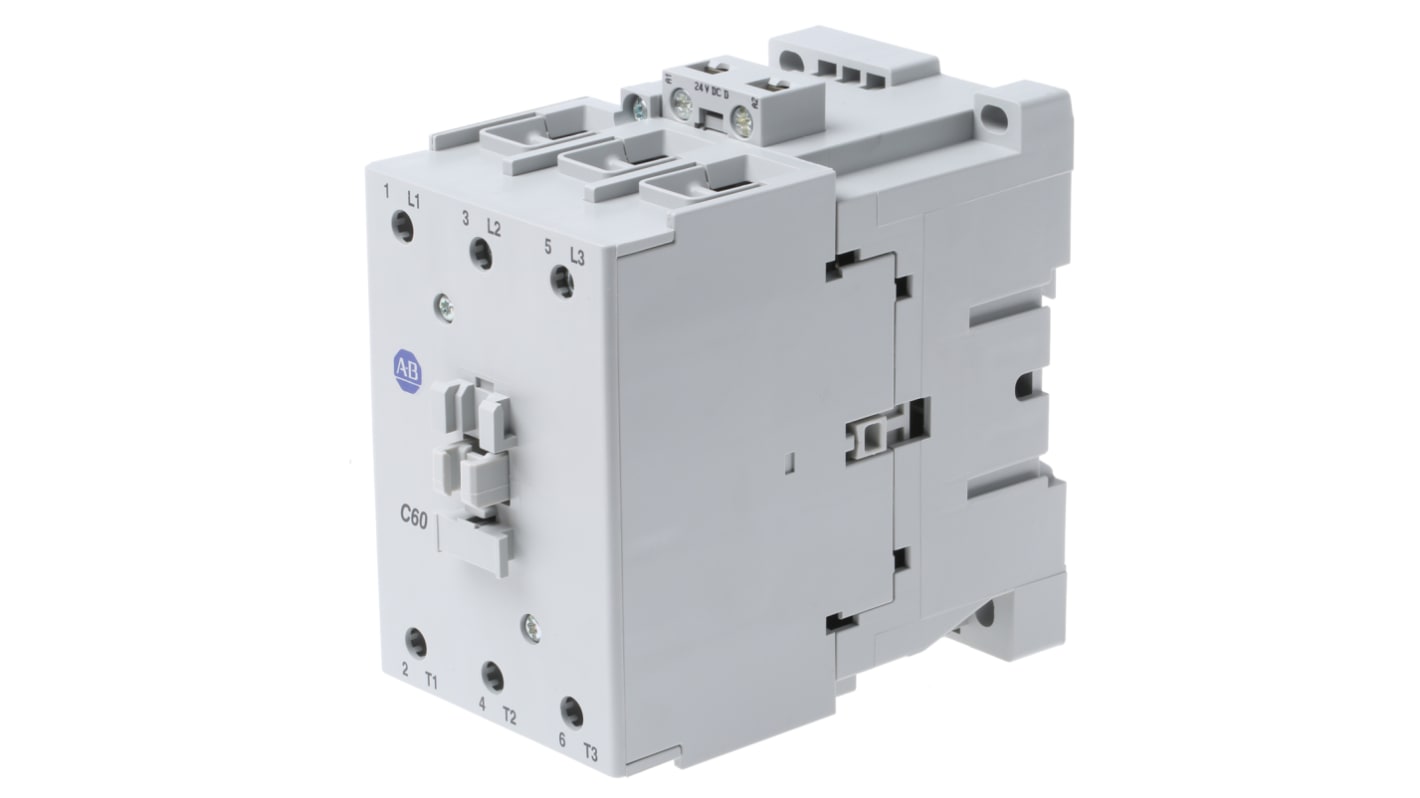

Allen Bradley 100C Schütz 24 V-Spule, 3-polig, 690V / 60 A 24 V 32 kW 3 Schließer Motorsteuerung 1-Hilfskontakte

RS Best.-Nr.:: 312-4979
Herst. Teile-Nr.:: 100-C60DJ00
Marke:: Allen Bradley

Allen Bradley 100C Schütz 24 V-Spule, 3-polig, 690V / 60 A 24 V 32 kW 3 Schließer Motorsteuerung 1-Hilfskontakte

Zwischensumme (1 Stück)*

CHF.494.172

Auf Lager

Zusätzlich 6 Einheit(en) mit Versand ab 05. Januar 2026
Zusätzlich 3 Einheit(en) mit Versand ab 19. Januar 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	CHF.494.17

*Richtpreis

RS Best.-Nr.:: 312-4979
Herst. Teile-Nr.:: 100-C60DJ00
Marke:: Allen Bradley

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Allen Bradley
	Produkt Typ	Schütz
	Spulenspannung	24 V
	Polanzahl	3
	Nennspannung Kontakt	690V
	Kontaktstrom	60A
	Serie	100C
	Nennleistung	32kW
	Funktion	Motorsteuerung
	Montageart	Panel
	Kontaktanordnung	3 Schließer
	Hilfskontakte Konfiguration	1 Schließer
	Anzahl der Hilfskontakte	1
	Anschlusstyp	Schraube
	Schützanwendung	Direct-On-Line (DoL), Umkehrend, Motorsteuerung
	Steuerspannung Uc	24 V
	Betriebsstrom Ie	60A
	Betriebstemperatur min.	-25°C
	Maximale Betriebstemperatur	60°C
	Normen/Zulassungen	IEC, RoHS, UL, EAC, cULus, CSA, CE, CCC
	Länge	81mm
	Breite	45 mm
	Tiefe	86.5mm
	Polanzahl und Konfiguration	3P
	Distrelec Product Id	302-27-065

	Alle auswählen
	Marke Allen Bradley
	Produkt Typ Schütz
	Spulenspannung 24 V
	Polanzahl 3
	Nennspannung Kontakt 690V
	Kontaktstrom 60A
	Serie 100C
	Nennleistung 32kW
	Funktion Motorsteuerung
	Montageart Panel
	Kontaktanordnung 3 Schließer
	Hilfskontakte Konfiguration 1 Schließer
	Anzahl der Hilfskontakte 1
	Anschlusstyp Schraube
	Schützanwendung Direct-On-Line (DoL), Umkehrend, Motorsteuerung
	Steuerspannung Uc 24 V
	Betriebsstrom Ie 60A
	Betriebstemperatur min. -25°C
	Maximale Betriebstemperatur 60°C
	Normen/Zulassungen IEC, RoHS, UL, EAC, cULus, CSA, CE, CCC
	Länge 81mm
	Breite 45 mm
	Tiefe 86.5mm
	Polanzahl und Konfiguration 3P
	Distrelec Product Id 302-27-065

RoHS Status: Ausgenommen

Ursprungsland:: CH

allen Bradley 100-C 24-V-DC Coil

Die kompakten und dennoch leistungsstarken Schütze der Serie 100-C von allen Bradley bieten außergewöhnliche Leistung mit verbesserter Zuverlässigkeit und Effizienz.

Diese vielseitigen IEC-Schütze können mit ihrer hohen Schaltleistung die hohen Anlaufströme moderner Motoren und anderer Lasten einfach bewältigen. Sie wurden auch entwickelt, um Platz auf der Platte mit ihrem kleineren Rahmen zu sparen. Sie bieten eine hohe Anschlusszuverlässigkeit und einfache Verdrahtung durch zwei separate Stromanschlüsse pro Pol und haben einen geringen Stromverbrauch, um Ihnen wertvolle Zeit und Geld zu sparen. Sie sind außerdem RoHS-konform und bestehen aus umweltfreundlichen Materialien, um sicherzustellen, dass Sie eine bessere Wahl für Ihr Personal und den Planeten treffen können.

Diese Schütze der Serie 100-C mit DC-Spulen verfügen über eine integrierte Überspannungsschutz. Schütze 100-C haben umkehrbare Coil Anschlussklemmen und bieten eine vordere und seitliche Montage von Hilfskontakten. Sie können an einer 35-mm-DIN-Schienenmontage oder Frontplattenmontage befestigt werden. Die Breite der Linie beträgt 9...97 A. Sie verfügen über IP2X-Fingerschutz, um das Risiko von Verletzungen für Bediener und die Gefahr von Schäden am Gerät zu vermeiden. Sie sind kompatibel mit elektronischen Überlastrelais und Bimetallrelais. Für alle Schützgrößen steht ein komplettes Zubehörsortiment zur Verfügung, das Ihnen hilft, ein flexibles und perfekt integriertes Starterkomponentensystem zu schaffen.

Leistungsmerkmale:

• Max. Schaltspannung 690 V (Nennspannung) AC3

• 24-V dc-Coil zieht 200 W Einschaltstrom, bis zu 16 W Haltezeit

• Elektrische Lebensdauer: 1,3 Millionen Schaltspiele

• 3-poliger, 1 Schließer Hilfskontakt auf den Größen 4 bis 11 kW

• Integrierte Überspannungsschutz mit DC-Spulen

Hinweis

Stellen Sie sicher, dass das Netzteil und alle in verwendeten Kontakte verwendet werden Der Stromkreis hält 8,3 A Stoßstrom stand

Normen: IEC947, EN60 947, VDE0660, UL508, CSA22.2.

allen Bradley MCS-Schütze (Modular Control System):

MCS ist ein modulares Motorsteuerungssystem, das dem Benutzer Flexibilität beim Design und Aufbau eines anpassungsfähigen Systems ermöglicht. Es wurde entwickelt, um den Anforderungen und Anforderungen moderner Motoren und ihrer Anwender gerecht zu werden und erfüllt Anforderungen bis 85 AC3.

MCS-Merkmale:

• Eine große Auswahl an Zubehör für viele verschiedene Anforderungen

• Die einfache Montage, Installation und Modifikation bietet eine hohe Kosteneffizienz und kann die Anzahl der Teile reduzieren, die gehalten werden müssen

• Die kompakte Größe der Bauteile bietet eine Reduzierung des erforderlichen Gehäusevolumens sowie ein modernes Design und Gewichtseinsparungen

• Ein modulares Designkonzept und eine einfach zu montierenden "Clip-in"-Methode

• Einfache und schnelle DIN-Schienen- und Oberflächenmontage
