Produktdetails

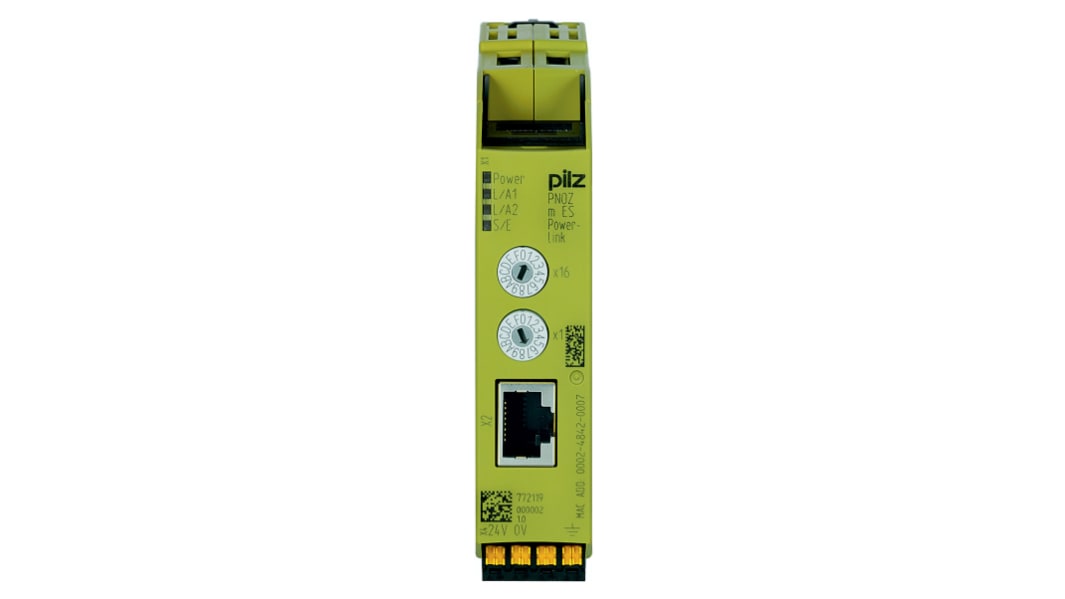

PNOZmulti 2-Kommunikations-/Feldbusmodul Powerlink
Das PNOZ m ES Powerlink-Erweiterungsmodul lässt sich mit einer Basiseinheit aus dem konfigurierbaren PNOZmulti 2-Steuerungssystem verbinden.
Eigenschaften und Vorteile
Kann mit dem PNOZmulti Configurator konfiguriert werden
Anschluss für Ethernet Powerlink (Ethernet Powerlink V 2-Protokoll)
Stationsadressen von 1 ... 239, ausgewählt über Drehschalter
Die minimale Zykluszeit für eine Anwendung mit 32-B-Ausgang und 32-B-Eingang ist B275 μs
Die minimale Zykluszeit beträgt 500 μs bei einer maximalen PDO-Größe von 254-B-Eingang und 32-B-Ausgang.
Im PNOZmulti Configurator für die Kommunikation mit dem Feldbus Ethernet POWERLINK können 128 virtuelle Eingänge und Ausgänge auf dem Steuerungssystems PNOZmulti definiert werden.
Maximal 1 PNOZ m ES Powerlink kann mit der Basiseinheit verbunden werden
Übertragungsgeschwindigkeit: 100 Mbit/s
Verbindung zu Feldbus über RJ45-Steckverbinder
Anschluss für Ethernet Powerlink (Ethernet Powerlink V 2-Protokoll)
Stationsadressen von 1 ... 239, ausgewählt über Drehschalter
Die minimale Zykluszeit für eine Anwendung mit 32-B-Ausgang und 32-B-Eingang ist B275 μs
Die minimale Zykluszeit beträgt 500 μs bei einer maximalen PDO-Größe von 254-B-Eingang und 32-B-Ausgang.
Im PNOZmulti Configurator für die Kommunikation mit dem Feldbus Ethernet POWERLINK können 128 virtuelle Eingänge und Ausgänge auf dem Steuerungssystems PNOZmulti definiert werden.
Maximal 1 PNOZ m ES Powerlink kann mit der Basiseinheit verbunden werden
Übertragungsgeschwindigkeit: 100 Mbit/s
Verbindung zu Feldbus über RJ45-Steckverbinder
Zulassungen
CE, cULus-Zulassung, TÜV, BG, CCC.
Geliefert mit
Schraubanschlussklemmen.
Technische Daten
Eigenschaft | Wert |
---|---|
Reihe | PNOZmulti 2 |
Serie | PNOZ m ES |
Typ | Kommunikationsmodul |
Zur Verwendung mit | PNOZmulti 2 |
Versorgungsspannung | 24 V dc |
Montageart | DIN-Hutschiene |
Abmessungen | 101,4 x 22,5 x 110,4 mm |
