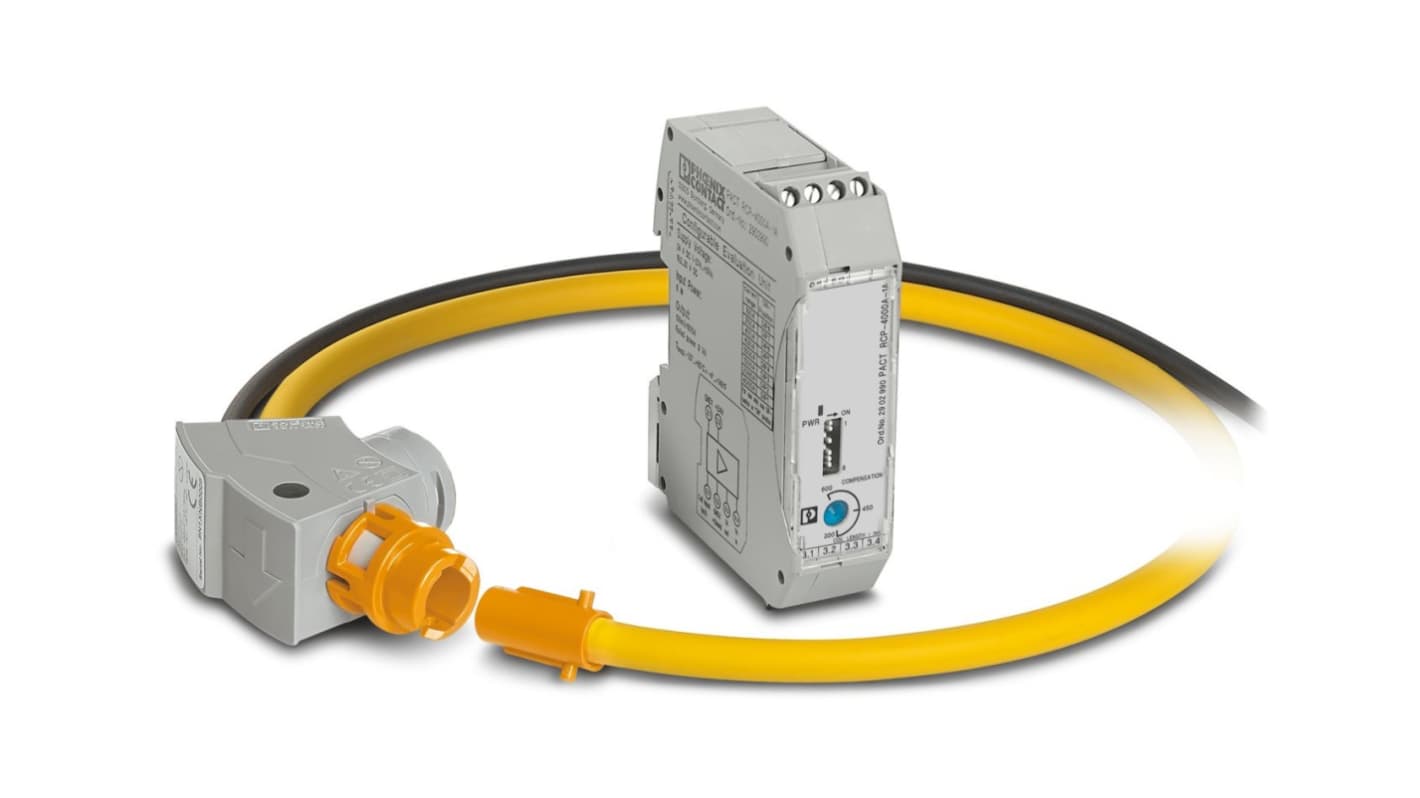

Phoenix Contact PACT RCP-D140 Stromwandler, Rogowski-Spule, Flanschbefestigung 4000A, Leitermaß 8.3mm, 22.5mm x 85mm x

Das PACT RCP-Stromwandler-Kit zur Nachrüstung für Wechselströme bis zu 4000 A ac.

Kit bestehend aus 2 Komponenten: 1 A-Messumformer und einer Rogowski-Spule
Hohe Systemverfügbarkeit durch einfache Installation ohne Entfernen von Systemteilen
Umformen von Wechselströmen bis 4000 A mit einem einzigen Messsystem
Platzsparend und handlich: die Stromstärke hat keine Auswirkung auf die Größe und das Gewicht der Spule
Sichere Installation und Bedienung: keine gefährlichen Ruhespannungen
Oberwellen und Transienten werden mit Phasengenauigkeit mit einem großen Frequenzbereich von 10 bis 5000 Hz erkannt
Auf Stromschienen und kreisförmigen Leitern gesicherte Rogowski-Spule sowie hohe Messgenauigkeit dank professioneller Halterungseinheit
Ein Halter für die Spule ist ebenfalls erhältlich (Best.-Nr.: 820-0447)

Der Messumformer verarbeitet das mV-Signal der vorgeschalteten Rogowski-Spule
8 Strommessbereiche (100 - 4000 A ac), die über DIP-Schalter eingestellt werden können
Max. Ausgangsstrom von 1 A ac
Stromversorgung: 19,2–30 V dc
Leistungsaufnahme: 4 W

Die Rogowski-Spule wird für die Wechselstrommessung für Sammelschienen und Netzleitungen verwendet
Die Spule ist in unterschiedlichen Längen und Durchmessern erhältlich:
Länge: 300 mm, Durchmesser bei Installation: 95 mm, Best.-Nr.: 820-0431
Länge: 450 mm, Durchmesser bei Installation: 140 mm, Best.-Nr.: 820-0435
Länge: 600 mm, Durchmesser bei Installation: 190 mm, Best.-Nr.: 820-0444

Der optionale Halter sorgt dafür, dass die Rogowski-Spule fest auf den Sammelschienen mit einer Stärke von 5-15 mm sitzt
Bei der Installation wird das Spulengehäuse auf den Flansch der haltenden Einheit gedrückt und rastet automatisch ein
Best.-Nr. 820-0447

Dieser Stromwandler von Phoenix Contact ist ein kombinierter Wandler und ein Rogowski-Spulengerät. Coil Device Er wandelt Wechselstrom in Ihren Stromleitungen in einen sicheren Pegel um, so dass Sie ihn messen können.
Der Messumformer kann einen großen Bereich von acht Strömen zwischen 100 A und 4000 A verarbeiten, sodass Sie ihn in verschiedenen Anwendungen verwenden können. Um den Eingangsstrom einzustellen, stellen Sie ihn einfach über den DIP-Schalter (Dual In-Line-Stecker) ein. Die Schutzart IP20 (Schutz vor eindringenden Medien) bedeutet, dass das Gerät berührungssicher und vor Kontaktschäden durch Objekte mit einer Größe von mehr als 12 mm geschützt ist.
Die Rogowski-Spule ist in einem langlebigen PC-Material (Polycarbonat) mit hoher Wärmebeständigkeit untergebracht, sodass Sie sie in Umgebungen bis +80 °C verwenden können. Coil ist in einem Durable-PC (Polycarbonat) untergebracht Die Flanschbefestigung ermöglicht eine einfache Befestigung an einem elektrischen System und sorgt für die zuverlässige Stabilität, die für genaue Messungen erforderlich ist.

• Der Messumformer mit PA-Gehäuse (Polyamid) verfügt über eine ausgezeichnete Stoßfestigkeit
• Maximale Coil Betriebstemperatur von +80 °C für sicheren Einsatz in heißen Umgebungen
• Grüne LED-Anzeige (Leuchtdiode) für komfortable Statusanzeige
• Geringes Gewicht von 190 g für minimale Belastung Ihres Systems
