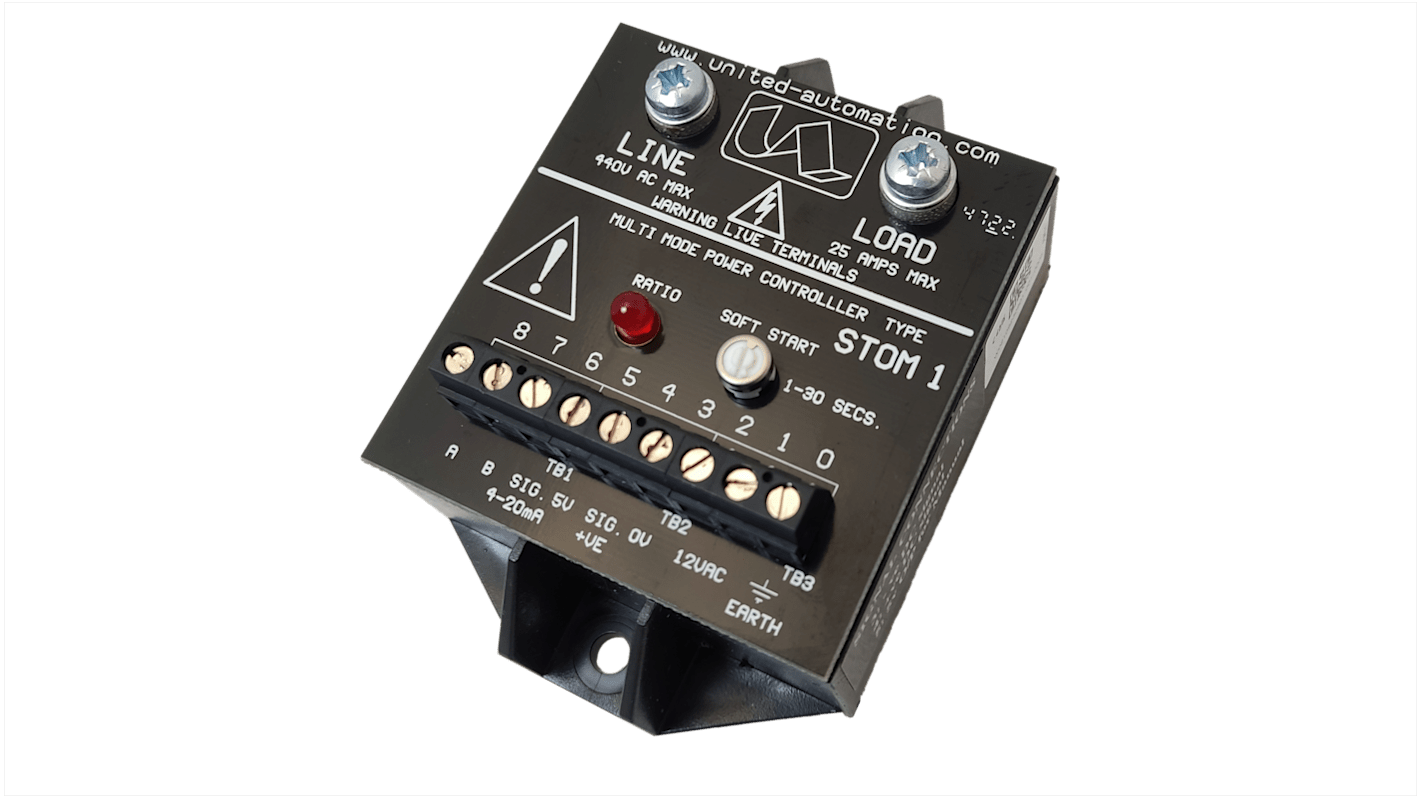

United Automation Thyristor Triggermodul

Festkörperschaltkreis mit Mikroprozessor, wählbare Leistungssteuerung mit Phasenwinkel- und Burst-Zündung

Zur Steuerung von Lasten bis zu 25 A bei Spannungen bis 415 V AC
Kann auch für den Sanftanlauf im Phasenwinkel benutzt werden und wird bei Erreichen eines voreingestellten Signalpegels automatisch in den Impulsfolgezündungsmodus schalten und dort bleiben, bis das Signal wieder unter den voreingestellten Wert fällt
Stromversorgung: 18 V AC
0 bis 30 s einstellbarer Hochlauf von kaltem Zustand
Steuereingang 0 bis 5 V oder 4-20 mA-Stromschleife
Kann mit einem Temperaturregler oder PC gesteuert werden

Auf einen geeigneten Kühlkörper montieren (Wärmeleitpaste Bestell-Nr. 554-311 empfohlen). Damit der Leistungssteller im Phasenwinkelmodus der Norm BSEN55014 entspricht, ist ein Netzfilter einzusetzen.

Die Anzahl der vollständigen Zyklen während fester Wiederholungsperioden (typischerweise 1 bis 10 Sekunden) ist unterschiedlich, sodass der Arbeitszyklus oder das Ein-/Ausschaltzeit-Verhältnis geändert wird. Triggerimpulse entsprechen den Null-Durchgangszeiten der Netzstromversorgung und stellen dadurch sicher, dass keine Hochfrequenzstörungen bei Verwendung ohmscher Lasten produziert werden.
