STMicroelectronics SCR Thyristoren 60 A ACEPACK SMIT 1200 V, Gate-Trigger 50 mA 525 A 10 V
- RS Best.-Nr.:
- 228-3060
- Herst. Teile-Nr.:
- STTD6050H-12M2Y
- Marke:
- STMicroelectronics

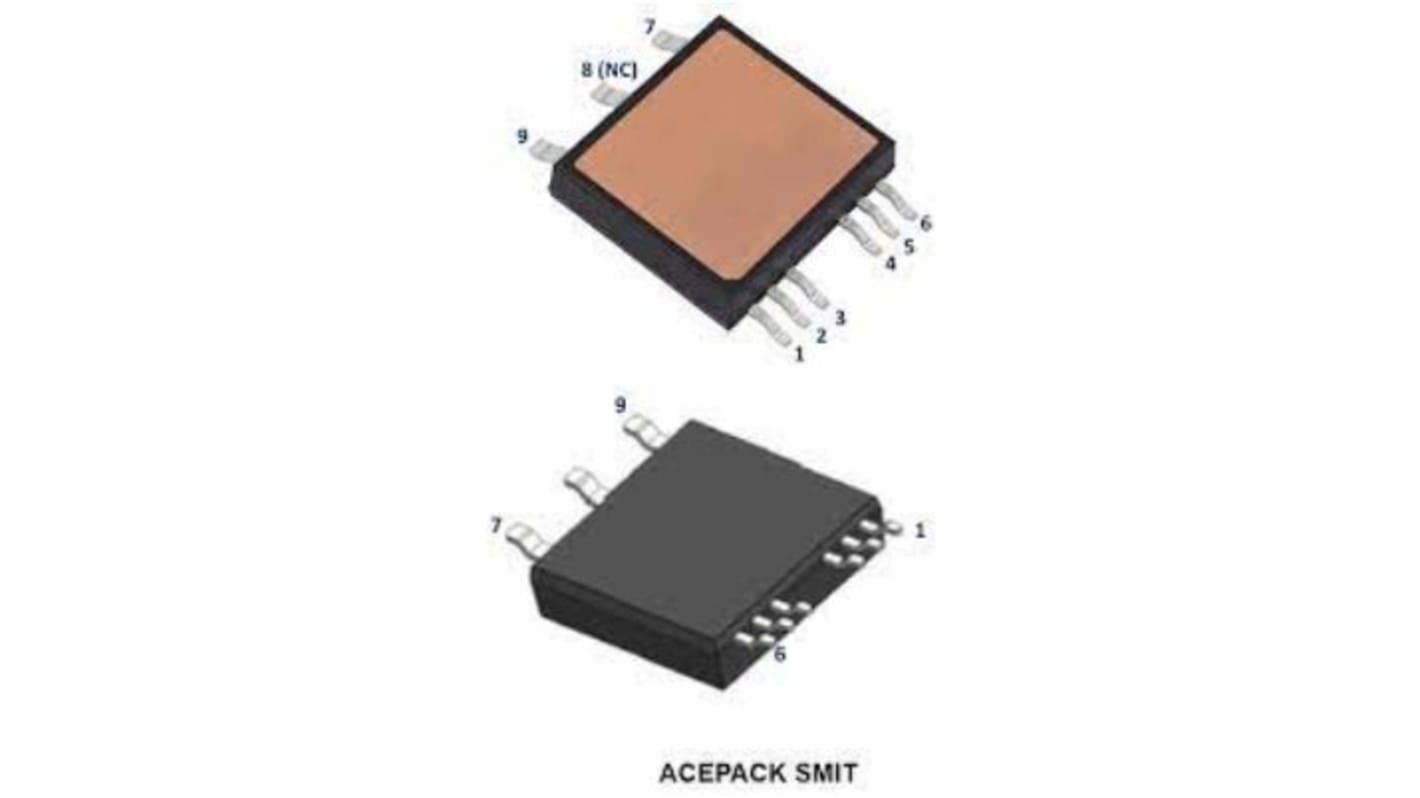

Abbildung stellvertretend für Produktreihe
Zwischensumme (1 Stück)*
CHF.17.294
Auf Lager
- 100 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | CHF.17.29 |
*Richtpreis
- RS Best.-Nr.:
- 228-3060
- Herst. Teile-Nr.:
- STTD6050H-12M2Y
- Marke:
- STMicroelectronics
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | STMicroelectronics | |
| Produkt Typ | Thyristoren | |
| Durchschnittlicher Nennstrom im Ein-Zustand Irms | 60A | |
| Thyristor-Typ | SCR | |
| Gehäusegröße | ACEPACK SMIT | |
| Wiederkehrende Spitzensperrspannung VDRM | 1200V | |
| Spitzenstrom | 525A | |
| Montageart | Oberfläche | |
| Gate-Trigger-Strom max. Igt | 50mA | |
| Pinanzahl | 9 | |
| Maximaler Haltestrom Ih | 100mA | |
| Gate-Trigger-Spannung max. Vgt | 1.3V | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 150°C | |
| Normen/Zulassungen | No | |
| Automobilstandard | AEC-Q101 | |
| Spitzen-Durchlassspannung | 10V | |
| Alle auswählen | ||
|---|---|---|
Marke STMicroelectronics | ||
Produkt Typ Thyristoren | ||
Durchschnittlicher Nennstrom im Ein-Zustand Irms 60A | ||
Thyristor-Typ SCR | ||
Gehäusegröße ACEPACK SMIT | ||
Wiederkehrende Spitzensperrspannung VDRM 1200V | ||
Spitzenstrom 525A | ||
Montageart Oberfläche | ||
Gate-Trigger-Strom max. Igt 50mA | ||
Pinanzahl 9 | ||
Maximaler Haltestrom Ih 100mA | ||
Gate-Trigger-Spannung max. Vgt 1.3V | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 150°C | ||
Normen/Zulassungen No | ||
Automobilstandard AEC-Q101 | ||
Spitzen-Durchlassspannung 10V | ||
Das STMicroelectronics STTD6050H-12M2Y ist ein Top-gekühltes SMD-Modul, das einen einphasigen, halbgesteuerten Brückengleichrichter integriert. Er ist für 1200 V ausgelegt und liefert einen Ausgangs-Vollwellen-Gleichstrom bis zu 75 AAV. Jedes einzelne eingebettete Gerät hat einen Nennstrom von 60 ARMS und eine symmetrische Sperrspannung von 1200 V. Mit seinem Top Kühlpad gegenüber der Leiterplatte ermöglicht dieses Gerät die automatische Montage des Leiterplatten-Modul-Kühlkörperstapels.
Symmetrische Sperrspannung von 1200 V
Hohe Sperrschichttemperatur: 150 °C.
Hohe Störfestigkeit, statischer dV/dt: 1000 V/μs
Integrieren Sie zwei TN6050HP-12- und zwei Stbr6012-Matrizen
Modul gemäß AQG324-Empfehlung zugelassen
SMD mit isolierter Top Cooled
Terminal Stifte gegenüber der Kühlseite
