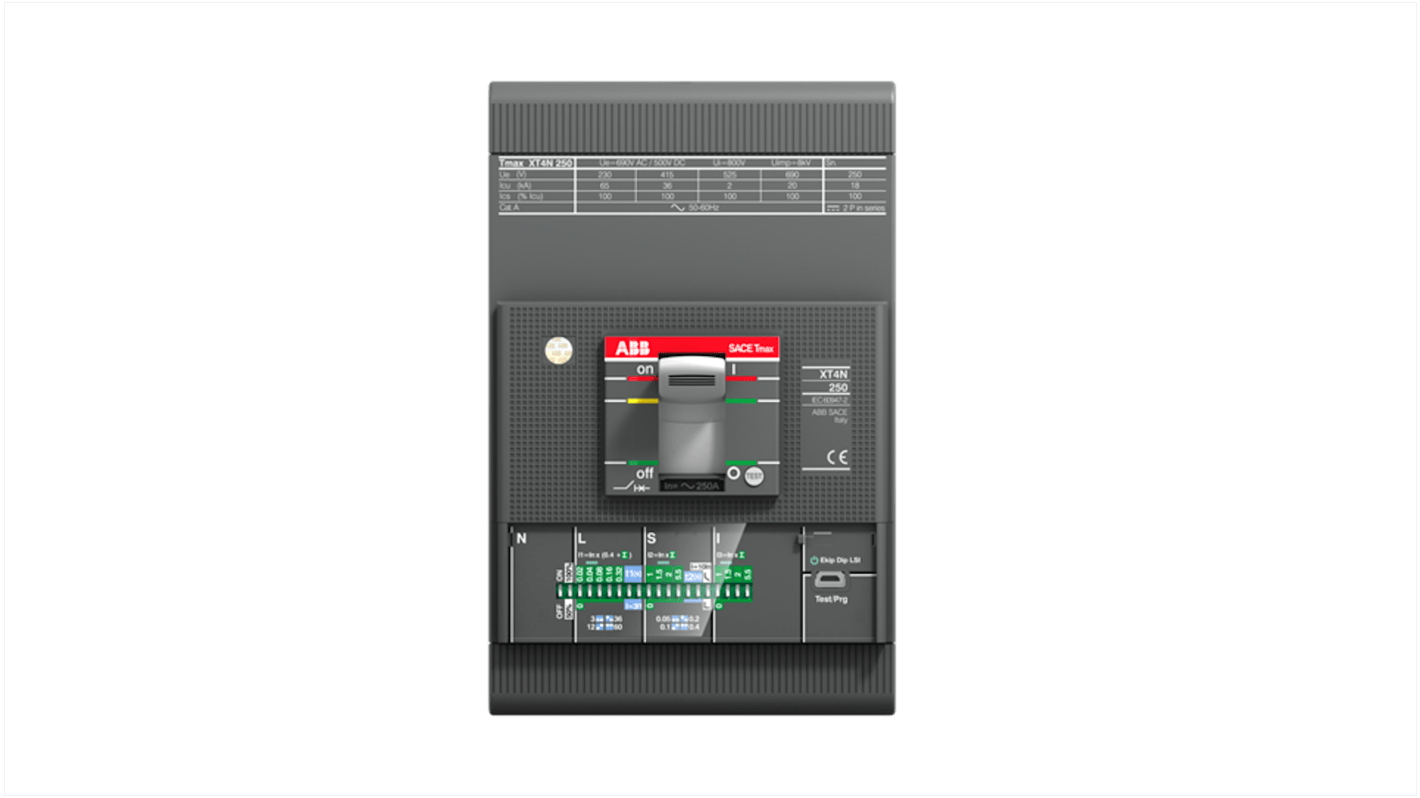

ABB Tmax XT 1SDA06, Kompaktschutzschalter 3-polig, 250A Feststehend / Abschaltvermögen 85 kA 690V ac

RS Best.-Nr.:: 236-6769
Herst. Teile-Nr.:: 1SDA068485R1 XT4S 250 Ekip LSI 250A FF
Marke:: ABB

ABB Tmax XT 1SDA06, Kompaktschutzschalter 3-polig, 250A Feststehend / Abschaltvermögen 85 kA 690V ac

Alle Leistungsschalter anzeigen

Zwischensumme (1 Stück)*

CHF.1'351.643

Vorübergehend ausverkauft

1 Einheit(en) mit Versand ab 16. Oktober 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	CHF 1'351.64

*Richtpreis

Unser Better World-Sortiment besteht aus Produkten, die es Ihnen leicht machen, eine nachhaltige Produktwahl zu treffen, der Sie vertrauen können.

Erfahren Sie mehr über die RS Better World-Produkte

RS Best.-Nr.:: 236-6769
Herst. Teile-Nr.:: 1SDA068485R1 XT4S 250 Ekip LSI 250A FF
Marke:: ABB

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	ABB
	Reihe	Tmax XT
	Produkt Typ	Kompaktschutzschalter
	Serie	1SDA06
	Polanzahl	3
	Nennstrom	250A
	Ausschaltvermögen	85kA
	AC-Nennspannung	690V ac
	Montageart	Feststehend
	Anschlusstyp	Vorderseite
	Höhe	160mm
	Normen/Zulassungen	CE, IEC, RoHS
	Tiefe	82.5mm
	Breite	105mm
	Better World-Produkt	Ja
	Better World-Kriterium	Entwickelt für Demontage
	Auslöseart	Halbleiter
	Rücksetz-Typ	Hebel

	Alle auswählen
	Marke ABB
	Reihe Tmax XT
	Produkt Typ Kompaktschutzschalter
	Serie 1SDA06
	Polanzahl 3
	Nennstrom 250A
	Ausschaltvermögen 85kA
	AC-Nennspannung 690V ac
	Montageart Feststehend
	Anschlusstyp Vorderseite
	Höhe 160mm
	Normen/Zulassungen CE, IEC, RoHS
	Tiefe 82.5mm
	Breite 105mm
	Better World-Produkt Ja
	Better World-Kriterium Entwickelt für Demontage
	Auslöseart Halbleiter
	Rücksetz-Typ Hebel

Ursprungsland:: IT

ABB 1SDA06 Serie Kompaktleistungsschalter, 250 A Nennstrom, 85 kA Ausschaltvermögen - 1SDA068485R1 XT4S 250 Ekip LSI 250 A FF

Dieser Kompaktleistungsschalter bietet einen dreipoligen Stromkreisschutz für industrielle elektrische Systeme und wurde entwickelt, um Fehlerströme zu unterbrechen und die Verteilung in Mittelspannungsanlagen zu steuern. Er ist für die feste Montage vorgesehen und integriert einen Halbleiter-Auslösemechanismus mit einem manuellen Rückstellbetätiger, um Überlastungen und Kurzschlüsse in gewerblichen und industriellen Schaltanlagen zu bewältigen.

Merkmale und Vorteile:

• 250 A Nennstrom für höhere Dauerlastfähigkeit • 85 kA Ausschaltvermögen für schnelle Fehlerunterbrechung • Ausgelegt für den Betrieb mit 690 V AC für Systeme mit erhöhter Spannung • Frontanschlussklemmen ermöglichen einen einfachen Zugang während der Installation • Halbleiterauslösung für präzise Schutzreaktion • Festmontiertes Design für sichere Schalttafelintegration

Anwendungen

• Geeignet für den Schutz von Motorzuführungen in Fertigungsanlagen • Ideal für Verteilertafeln in Automatisierungs-Steuerräumen • Wird mit Stromverteilungsregalen in Industrieanlagen verwendet • Kann zur Lasttrennung in elektrischen Schalttafeln verwendet werden

Welche Befestigungsanordnung ist für die Installation erforderlich?

Es muss als fest montiertes Gerät in einer Schalttafel oder einem Gehäuse unter Verwendung der Schalttafelaussparungen und Befestigungsvorrichtungen gesichert werden, die für feste MCCBs ausgelegt sind.

Wie wird das Gerät nach einem Ausfall zurückgesetzt?

Ein manueller Hebelbetätiger wird verwendet, um den Mechanismus zurückzusetzen, sobald Fehlerbedingungen beseitigt und der Auslösestromkreis überprüft wurde.

Welche Normen beziehen sich auf die allgemeine Eignung für den industriellen Einsatz?

Das Gerät entspricht anerkannten internationalen elektrischen Normen und Richtlinien, um die Kompatibilität mit Branchenpraktiken zu gewährleisten.

Wie viele Pole bietet der Schalter und was bedeutet das elektrisch?

Es bietet drei Pole, die eine gleichzeitige Unterbrechung aller drei Phasen in einer dreiphasigen Versorgung ermöglichen, um ausgeglichene oder unsymmetrische Lasten zu schützen.
