    Kopp GREEN ELECTRIC MCB Leitungsschutzschalter Typ D, 3-polig 10A 230 → 400V, Abschaltvermögen 10 kA

    Kopp
    RS Best.-Nr.:
    436-5777
    Herst. Teile-Nr.:
    7210.3200.9
    Marke:
    Kopp

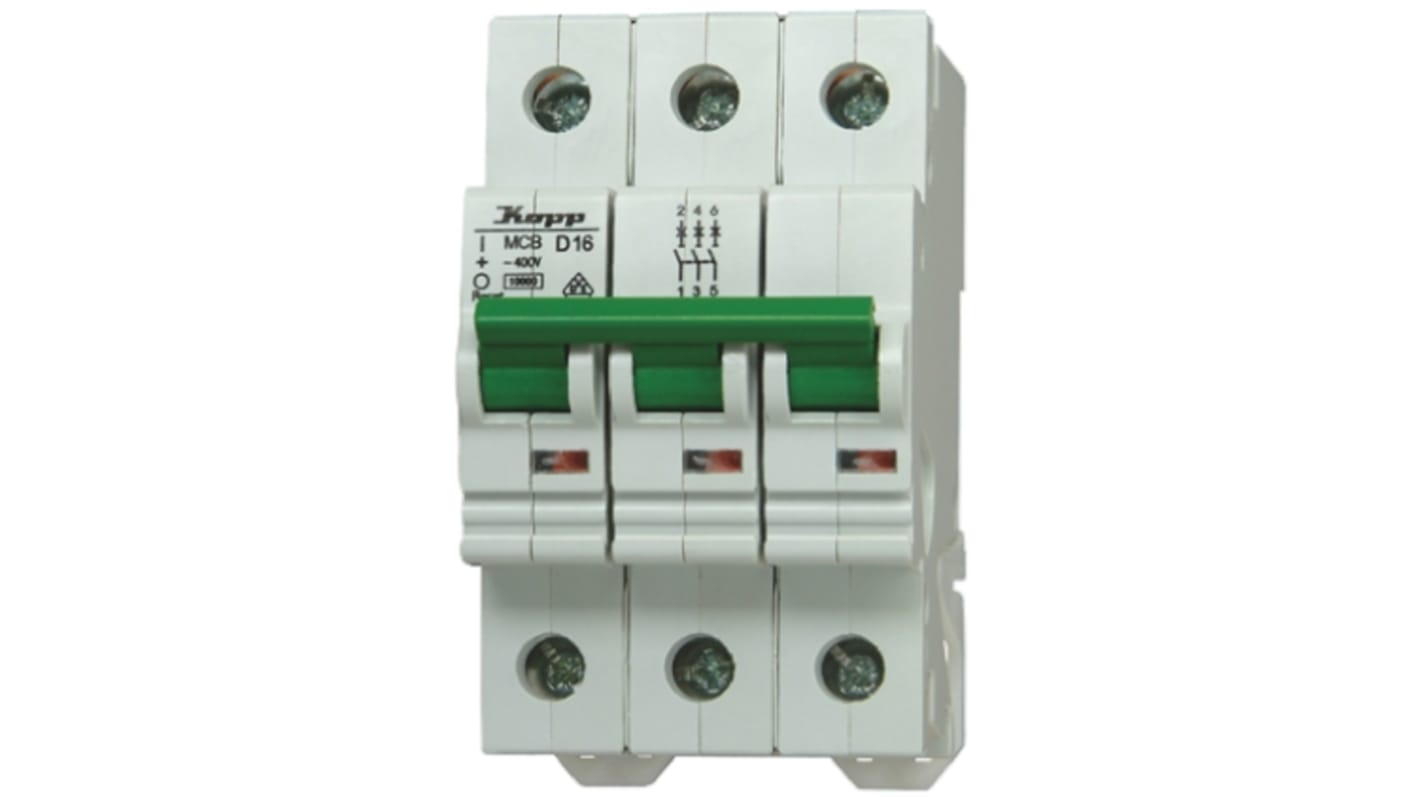

    Abbildung stellvertretend für Produktreihe

    Diese Kategorie anzeigen
    Zurzeit nicht verfügbar, Versand erfolgt sobald lieferbar.
    Add to Basket
    Stück

    Im Warenkorb

    Preis pro Stück

    CHF.48.92

    StückPro Stück
    1 - 9CHF.48.92
    10 - 14CHF.46.914
    15 +CHF.44.856
    RS Best.-Nr.:
    436-5777
    Herst. Teile-Nr.:
    7210.3200.9
    Marke:
    Kopp

    Mehr Infos und technische Dokumente


    Rechtliche Anforderungen

    Ursprungsland:
    DE

    Produktdetails

    Leitungsschutzschalter, Serie GREEN ELECTRIC®, 10kA


    Eine Reihe von MCB Leitungsschutzschaltern in B-, C- und D-Charakteristik.

    B-Charakteristik


    Zur Absicherung von Licht-, Steckdosen- und Steuerstromkreisen
    Der Dauerstrom entspricht dem von Schmelzeinsätzen gleicher Nennstromstärke
    Diese können durch B-Automaten ersetzt werden
    Der Kurzschlussauslöser spricht zwischen dem 3-fachen und 5-fachen Wert des Nennstromes an

    C-Charakteristik


    Zum Schutz von Motoren und Transformatoren
    Sie eignen sich besonders zum Schutz von Glühlampen-und parallelkompensierten
    L-Lampengruppen
    Der Kurzschlussauslöser spricht zwischen dem 5-fachen und 10-fachen Wert des Nennstromes an

    D-Charakteristik 10kA nach IEC 60898


    Zum Schutz von Verbrauchern mit sehr hohen Einschaltspitzen
    Der Kurzschlussauslöser spricht zwischen dem 10-fachen und dem 20-fachen Wert des Nennstroms an
    Nicht geeignet zum Einsatz als Leitungsschutz!

    Surge arrester


    Protection against lightning and overvoltage
    Requirement class C (medium protection) voltage limited to <15 kV, whereby you have a single-pin nominal discharge current of 20 / 40 kA (8 / 20)
    When used in combination with a B arrester, make sure that a decoupling inductance is installed between B and C arrester with line lengths < 15 m

    Zulassungen

    VDE, ÖVE, SEV, CEBEC, SEMKO, NEMKO, KEMA, SETI, IMQ, MEEI, SIQ


    Leitungsschutzschalter, Serie Green Electric


    Innovative Technologie


    Das Innenleben des KOPP MCB hat sich gegenüber der bisherigen Leitungsschutzschaltertechnik erheblich verändert. Der thermische Auslöser besteht aus einer Bimetall - Schnappscheibe, die in den magnetischen Auslöser integriert ist. Dadurch wurde die Zahl der Schweißverbindungen im Gerät reduziert. Die Folge: Weniger Verlustleistung und somit kleinere Geräteeigenerwärmung.


    Montagekomfort
    Der KOPP MCB besticht durch seine einfache Montage. Mit der neuen Schnellbefestigung kann der Anwender den MCB von oben an der Hutschiene einhängen. Durch Verschieben richtet er den MCB aus und arretiert ihn mit einem Handgriff. Schon sitzt der MCB absolut sicher, fest und gerade. Und das Plus dabei: Der MCB kann bei Bedarf auch genauso schnell wieder ausgebaut werden, auch aus dem Montageverbund.


    Perfekte Anschlusstechnik
    Auch beim Geräteanschluß bietet der MCB optimalen Montagekomfort. Durch die Neugestaltung der Klemmen ist der Anschluss noch leichter geworden. Zu- und abgangsseitig befinden sie sich auf gleicher Höhe. Sie besitzen Kombi - Schlitz - Schrauben und erlauben den gleichzeitigen Anschluss von Verdrahtungsschiene und Einzelader bei Querschnitten von 1,0 bis 25mm2


    Maximale Zuverlässigkeit
    Die Abschaltursache läßt sich beim KOPP MCB zuverlässig auf den ersten Blick erkennen. Befindet sich der grüne, plombierbare Schaltknebel in der neuen, zusätzlichen Resetstellung, so erfolgte eine Abschaltung wegen Überlast oder Kurzschluß. Ist er dagegen in der Position "AUS", wurde per Hand abgeschaltet. Unabhängig von der Schaltknebelposition informiert die ebenfalls neue optische Schaltstellungsanzeige über den Schaltzustand des Gerätes.

    Technische Daten

    Eigenschaft
    Wert
    Polzahl3P
    Strom10A
    AuslösecharakteristikTyp D
    AC-Nennspannung230 → 400V
    DC-Nennspannung60V
    SerieGREEN ELECTRIC
    Modellnummer7210.3200.9
    Ausschaltvermögen10 kA
    ÜberlastschaltertypMCB
    MontageartDIN-Schienen-Montage
