IGBT

IGBTs, oder auch als IGBT-Transistoren (bipolare Transistoren mit isoliertem Gate) bekannt, sind Halbleiter, die hauptsächlich als Schalteinheiten verwendet werden, um den Stromfluss zu ermöglichen oder zu stoppen. Sie haben viele Vorteile, unter anderem hohe Spannungskapazität, einfache Ansteuerung, niedriger Einschaltwiderstand und schnelle Schaltgeschwindigkeit. Sie bilden eine Mischung zwischen zwei der gängigsten Transistoren, Bipolartransistoren und MOSFET.

Wie funktionieren IGBT-Transistoren?

IGBT-Transistoren sind Drei-End-Einheiten, die eine Spannung an einen Halbleiter anlegen und seine Eigenschaften ändern, um den Leistungsfluss im ausgeschalteten Zustand zu blockieren und den Leistungsfluss im eingeschalteten Zustand zu ermöglichen. Sie werden durch eine Metalloxid-Halbleiter-Gate-Struktur gesteuert. IGBT-Transistoren werden häufig zum Schalten von elektrischer Energie in Anwendungen wie Schweißen, Elektroautos, Klimaanlagen, Züge und unterbrechungsfreie Stromversorgungen eingesetzt.

Welche verschiedenen Arten von IGBT-Transistoren gibt es?

Es gibt verschiedene Arten von IGBT-Transistoren, die nach Parametern wie maximale Spannung, Kollektorstrom, Gehäuseart und Schaltgeschwindigkeit kategorisiert sind. Der Typ des ausgewählten IGBT-Transistors ist abhängig von der genauen Leistungsstufe und den zu berücksichtigenden Anwendungen.

Was ist der Unterschied zwischen MOSFETs vs IGBTs?

Ein IGBT hat einen deutlich niedrigeren Durchlassspannungsabfall im Vergleich mit einem konventionellen MOSFET in Einheiten mit höherer Sperrspannung. MOSFETs zeichnen sich jedoch durch eine geringere Durchlassspannung bei niedrigeren Stromdichten aus, da die Diode VF (Forward Voltage) im Ausgang BJT des IGBT fehlt.

Ein IGBT-Modul (isolierter Bipolartransistor mit isoliertem Gate) besteht aus einem oder mehreren IGBTs und wird aufgrund seiner Zuverlässigkeit in vielen Industrieanlagen eingesetzt. IGBT-Transistoren sind eine Mischung zwischen Bipolartransistoren (BJTs) und MOSFET. Sie sind höchst effizient und schnell und verfügen über eine hohe Strom- und niedrige Sättigungsspannung.

Was sind typische Anwendungen von IGBTs?

Elektromotoren
Unterbrechungsfreie Stromversorgungen
Solarmodul-Installationen
Schweißgeräte
Spannungswandler und Invertoren
Induktionsladegeräte
Induktionsherde

2459 Produkte angezeigt für IGBT

1 von 123

Sortieren nach

Produkt vergleichen Produktdetails

Ergebnisse pro Seite

123

Semikron IGBT-Modul / 616 A 20V max. Dual, 1200 V, 7-Pin SEMITRANS3 N-Kanal RS Best.-Nr.: 125-1114 Herst. Teile-Nr.: SKM400GB12E4 Datenblätter: CHF.267.509 Stück	Semikron Danfoss	616 A	-	-	20V	2	-	SEMITRANS3	Dual	Schraubmontage	N	7	12kHz	Halbbrücke	106.4 x 61.4 x 30.5mm
IGBT-Transistormodul / 75 A 15V max. Dual, 650 V 395 W PG-TO247-3 RS Best.-Nr.: 249-6947 Herst. Teile-Nr.: IKW75N65SS5XKSA1 Datenblätter: CHF.10.08 Stück (In einer Stange von 30)	Infineon	75 A	-	-	15V	2	395 W	PG-TO247-3	Single	-	-	-	-	-	-
Infineon IGBT-Modul / 450 A 20V max. Dual, 1200 V 20 mW, 13-Pin ECONODUAL N-Kanal RS Best.-Nr.: 218-4336 Herst. Teile-Nr.: FF450R12ME4EB11BPSA1 Datenblätter: CHF.225.624 Stück (In einem Tray von 6)	Infineon	450 A	-	-	20V	2	20 mW	ECONODUAL	Common Emitter	-	N	13	-	Single & Common Emitter	-
Infineon IGBT / 900 A ±20V max., 1200 V AG-ECONOD-711 RS Best.-Nr.: 258-0855P Herst. Teile-Nr.: FF900R12ME7B11NPSA1 Datenblätter: CHF.275.478 Stück (in Tray)	Infineon	900 A	-	-	±20V	-	-	AG-ECONOD-711	-	-	-	-	-	-	-
Infineon IGBT RS Best.-Nr.: 273-2986 Herst. Teile-Nr.: IKY40N120CH3XKSA1 Datenblätter: CHF.8.558 Stück	Infineon	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Infineon IGBT / 50 A 20V max., 650 V 282 W PG-TO247-3 RS Best.-Nr.: 244-2919 Herst. Teile-Nr.: IKW50N65WR5XKSA1 Datenblätter: CHF.3.675 Stück	Infineon	50 A	-	-	20V	-	282 W	PG-TO247-3	-	-	-	-	-	-	-
Infineon IGBT-Transistormodul PG-TO263-7 RS Best.-Nr.: 258-3757 Herst. Teile-Nr.: IMBG120R350M1HXTMA1 Datenblätter: CHF.1.827 Stück	Infineon	-	-	-	-	-	-	PG-TO263-7	-	-	-	-	-	-	-
STMicroelectronics IGBT / 10 A ±20V max., 1200 V 75 W, 3-Pin DPAK (TO-252) N-Kanal RS Best.-Nr.: 877-2879P Herst. Teile-Nr.: STGD5NB120SZT4 Datenblätter: CHF.2.037 Stück (auf Rolle)	STMicroelectronics	10 A	-	-	±20V	-	75 W	DPAK (TO-252)	-	SMD	N	3	-	Einfach	6.6 x 6.2 x 2.4mm
Infineon IGBT 35,7 W PG-TO220-3 RS Best.-Nr.: 258-0994 Herst. Teile-Nr.: IKA15N60TXKSA1 Datenblätter: CHF.0.725 Stück (In einer Stange von 50)	Infineon	-	-	-	-	-	35,7 W	PG-TO220-3	-	-	-	-	-	-	-
Infineon IGBT / 50 A ±20V max. Dual, 1200 V 285 W AG-34MM RS Best.-Nr.: 260-8887 Herst. Teile-Nr.: FF50R12RT4HOSA1 Datenblätter: CHF.79.979 Stück (In einem Tray von 10)	Infineon	50 A	-	-	±20V	2	285 W	AG-34MM	Dual	Chassismontage	-	-	-	-	-
Vishay IGBT / 59 A ± 20V max. , 650 V 163 W, 4-Pin SOT-227 N-Kanal RS Best.-Nr.: 274-1335P Herst. Teile-Nr.: VS-GT50LA65UF Datenblätter: CHF.33.558 Stück (in Stange(n))	Vishay	59 A	-	-	± 20V	1	163 W	SOT-227	Single	Tafelmontage	N	4	-	-	-
Infineon IGBT / 4 A ±20.0V max., 600 V 42 W TO-251 RS Best.-Nr.: 244-0897 Herst. Teile-Nr.: IGU04N60TAKMA1 Datenblätter: CHF.0.651 Stück (In einer VPE à 5)	Infineon	4 A	-	-	±20.0V	-	42 W	TO-251	-	-	-	-	-	-	-

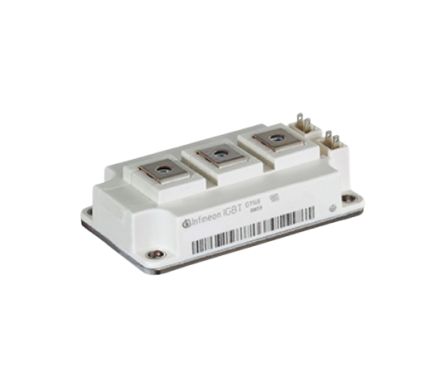

Infineon IGBT-Modul / 580 A ±20V max., 1200 V 2 kW AG-62MM-1 N-Kanal RS Best.-Nr.: 111-6085 Herst. Teile-Nr.: FF400R12KE3HOSA1 Datenblätter: CHF.214.053 Stück	Infineon	580 A	-	-	±20V	-	2 kW	AG-62MM-1	Serie	Tafelmontage	N	-	-	Serie	106.4 x 61.4 x 30.9mm
Infineon IGBT-Transistormodul / 24 A ±20V max. Triple, 600 V 110 W PG-TO-220-3 RS Best.-Nr.: 259-1528 Herst. Teile-Nr.: IKP10N60TXKSA1 Datenblätter: CHF.1.092 Stück (In einer Stange von 50)	Infineon	24 A	-	-	±20V	3	110 W	PG-TO-220-3	-	-	-	-	-	-	-
Infineon IGBT / 26 A 20V max. , 600 V 130 W TO-220-3 RS Best.-Nr.: 242-0976 Herst. Teile-Nr.: IGP15N60TXKSA1 Datenblätter: CHF.1.218 Stück (In einer VPE à 2)	Infineon	26 A	-	-	20V	1	130 W	TO-220-3	Single	-	-	-	-	-	-
Infineon IGBT-Modul / 450 A 20V max. Dual, 1200 V 20 mW, 13-Pin ECONODUAL N-Kanal RS Best.-Nr.: 218-4337 Herst. Teile-Nr.: FF450R12ME4EB11BPSA1 Datenblätter: CHF.274.911 Stück	Infineon	450 A	-	-	20V	2	20 mW	ECONODUAL	Common Emitter	-	N	13	-	Single & Common Emitter	-
Semikron IGBT-Transistormodul / 100 A ±15.0V max. , 1200 V RS Best.-Nr.: 248-6692P Herst. Teile-Nr.: SKM100GAR12F4 Datenblätter: CHF.85.88 Stück (in Box)	Semikron Danfoss	100 A	-	-	±15.0V	1	-	-	-	-	-	-	-	-	-
ROHM IGBT / 40 A ±30V max. , 650 V 144 W To-247GE RS Best.-Nr.: 241-2287P Herst. Teile-Nr.: RGTH40TS65DGC13 Datenblätter: CHF.5.082 Stück (in Stange(n))	ROHM	40 A	-	-	±30V	1	144 W	To-247GE	Einfach-Kollektor, Einfach-Emitter, Einfach-Gate	-	-	-	-	-	-
Infineon IGBT-Modul / 100 A +/-20V max., 600 V 335 W Modul RS Best.-Nr.: 273-7390 Herst. Teile-Nr.: FP100R06KE3BOSA1 Datenblätter: CHF.144.638 Stück (In einem Tray von 10)	Infineon	100 A	-	-	+/-20V	-	335 W	Modul	-	Tafelmontage	-	-	-	-	-
Infineon Kabel RS Best.-Nr.: 260-8894 Herst. Teile-Nr.: GATELEADL500PB34701XPSA1 Datenblätter: CHF.11.351 Stück	Infineon	-	-	-	-	-	-	-	-	-	-	-	-	-	500 x 4.12mm
